6XV1840-2AH10，工业总线6xv1840-2ah10

本产品属于工业以太⽹ FC TP 标准电缆，GP 2x2 （PROFINET 类型 A），6XV1840-2AH10，工业总线电缆6xv1840-2ah10，上海科邦特种电缆有限公司。TP 安装导线用于连接至 IE FC RJ45 2x2，通用，4芯屏蔽 CAT 5E。标准总线电缆（4 芯），适用于快速安装并带有坚固芯线的标准电缆。

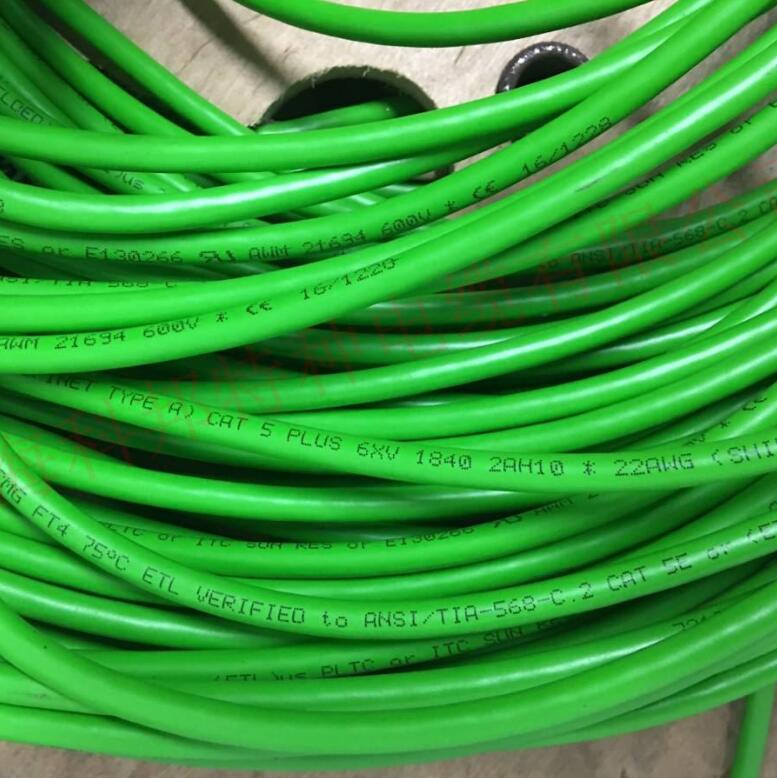

Profinet电缆6xv1840-2ah10

6XV1840-2AH10导线名称 2YY (ST) CY 2x2x0,64/1,5-100 GN SF/UTP，PUR

工业总线6xv1840-2ah10的电气数据说明

单位长度阻尼量

10 MHz 时 / 值 0.052 dB/m

100 MHz 时 / 值 0.195 dB/m

波阻

1 MHz ... 100 MHz时 100 Ω

相对对称公差

1 MHz ... 100 MHz时的波阻 15 %

单位长度近端串音阻尼量

1 MHz ... 100 MHz时 0.5 dB/m

耦合电阻越长度 / 10 MHz时 10 mΩ/m

单位长度的回路电阻 115 mΩ/m

工作电压

有效值 80V

百分比 NVP 值 66 %

6XV1840-2AH10的机械参数说明

电线数量 4

屏蔽层规格重叠的加厚铝箔，包裹镀锡铜线制成的双层屏蔽编织层

电气连接规格 / FastConnect 是

电缆内部护套 4.0 mm

数据线的芯线绝缘物理发泡双层共挤绝缘

电缆护套草绿色

弯曲半径

⼀次性弯曲时 19.5mm

多次弯曲时 49mm

拉力负荷 160N

PROFIBUS，DPBUS，BUS CAN电缆，CAN BUS电缆，MODBUS，CC-LINK，DP总线电缆，JZ-HF，JZ-HF-CY，MULTISPEED 500-C，PURO-JZ-HF，MULTISPEED 512-PUR，MULTISPEED 500-PUR，TOPFLEX 611-PUR，PURO-JZ-HF-YCP，MULTISPEED 512-C-PUR，MULTISPEED 500-C-PUR
