TL-YCK，TL-YCD拖令软电缆的技术参数简介
电 压：0.6/1kv
测试电压：3500V/5min(AC)
弯曲半径
固定敷设：5x电缆外径
移动安装：10x电缆外径

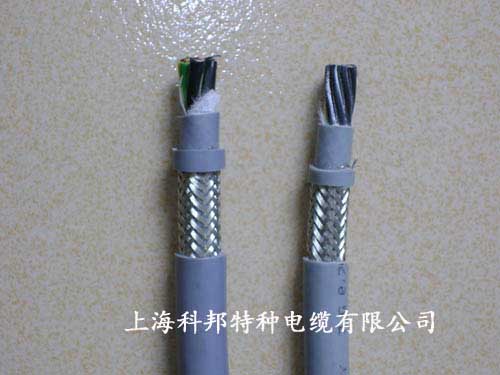

TL-YCK，TL-YCD船用专用拖令电缆，上海科邦特种电缆厂
温度范围
固敷温度﹣50℃～120℃
移动温度﹣45℃～110℃
耐油性：好
耐化学物质：耐酸、碱、溶剂和各种液压油的性能优异等
耐候性：耐UV,日光老化性能优异，适合户外使用，船用拖令电缆
阻燃特性：符合IEC60332-1

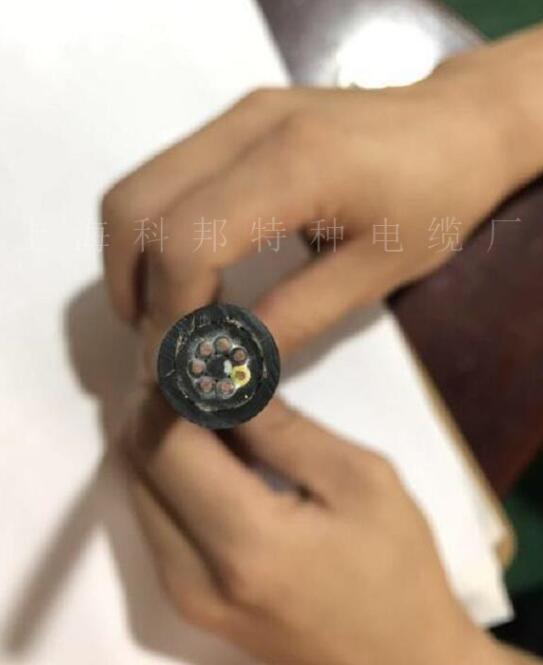

TL-YCK，TL-YCD拖令软电缆的结构
1）导体符合VDE0295 第6类
2）绝缘
高分子进口TPEE绝缘混合物
3）中心加强芯
4）内护套TPU混合物挤压固定成型
5）凯夫拉丝聚酯纤维编织抗拉抗扭加强层
6）外护套进口聚醚聚氨酯PUR混合物
TL-YCK，TL-YCD拖令软电缆的应用介绍
本产品作为船用专用拖令电缆，同样亦使用于起重、长行程物料输送加工设备的拖令系统，如室内室外常规起重机、港口起重机、煤场翻车机、冶金吊等。
产品特点
使用寿命长且质量稳定，进口绝缘护套材质更加耐磨且耐恶劣环境，适用于室外。
TL-YCK，TL-YCD拖令软电缆的规格型号列表
|
标称截面mm² |
结构组成mm |
电缆标称外径mm |
电缆极限外径mm |
电缆近似重量Kg/km |
电缆承受力N |
|
动力电缆（Power cables） |
|||||
|
1×10 |
1×322/0.20 |
11.6 |
12.8 |
205 |
200 |
|
1×16 |
1×513/0.20 |
13 |
14.3 |
280 |
250 |
|
1×25 |
1×798/0.20 |
14.8 |
16.3 |
399 |
375 |
|
1×35 |
1×1121/0.20 |
16.2 |
17.8 |
514 |
525 |
|
1×50 |
1×703/0.30 |
18.4 |
20.2 |
693 |
750 |
|
1×70 |
1×999/0.30 |
21.2 |
22.8 |
948 |
1050 |
|
1×95 |
1×1332/0.30 |
22.9 |
24.7 |
1198 |
1425 |
|
1×120 |
1×1702/0.30 |
24.7 |
26.7 |
1505 |
1800 |
|
1×150 |
1×2109/0.30 |
27.1 |
29.3 |
1835 |
2250 |
|
1×185 |
1×1443/0.40 |
29.7 |
32.1 |
2206 |
2775 |
|
4×4 |
4×126/0.20 |
20.1 |
22.2 |
439 |
240 |
|
4×6 |
4×189/0.20 |
22.6 |
24.9 |
559 |
360 |
|
4×10 |
4×322/0.20 |
26.3 |
28.4 |
805 |
600 |
|
4×16 |
4×513/0.20 |
29.4 |
31.7 |
1072 |
960 |
|
4×25 |
4×798/0.20 |
33.7 |
36.4 |
1535 |
1500 |
|
4×35 |
4×1121/0.20 |
35.9 |
38.5 |
2290 |
2100 |
|
TL-YCK，TL-YCD拖令软电缆 |
|||||
|
12×1.5 |
12×48/0.20 |
21.8 |
24 |
593 |
270 |
|
18×1.5 |
18×48/0.20 |
24.5 |
27 |
789 |
405 |
|
24×1.5 |
24×48/0.20 |
28.5 |
31.4 |
1048 |
540 |
|
30×1.5 |
30×48/0.20 |
29.8 |
32.8 |
1223 |
675 |
|
36×1.5 |
36×48/0.20 |
32.7 |
36 |
1486 |
810 |
|
7×2.5 |
7×77/0.20 |
20.7 |
22.8 |
512 |
262 |
|
12×2.5 |
12×77/0.20 |
23.9 |
26.3 |
736 |
450 |
|
18×2.5 |
18×77/0.20 |
27 |
29.7 |
993 |
650 |
|
24×2.5 |
24×77/0.20 |
31.5 |
34.7 |
1319 |
900 |
|
30×2.5 |
30×77/0.20 |
33 |
36.3 |
1551 |
1125 |
|
36×2.5 |
36×77/0.20 |
36.2 |
39.8 |
1881 |
1350 |
|
以上是电缆部分常用的规格型号。其它特殊规格/颜色及更复杂适用场合可根据要求开发定制 |
|||||
