HJMPF高压扁平电缆的应用介绍

广泛用于电力、冶金、石油化工、矿山、焦化厂、港口及移动设备制造等行业；HJMPF-6/10KV 3*25+3*25/3+12FO，HJMPF高压扁平电缆，上海科邦特种电缆厂；适用于移动设备如快速运行集装箱吊车，起重设备，可行驶大型设备和挖掘机、地面和井下采矿等有较高机械应力的场合。

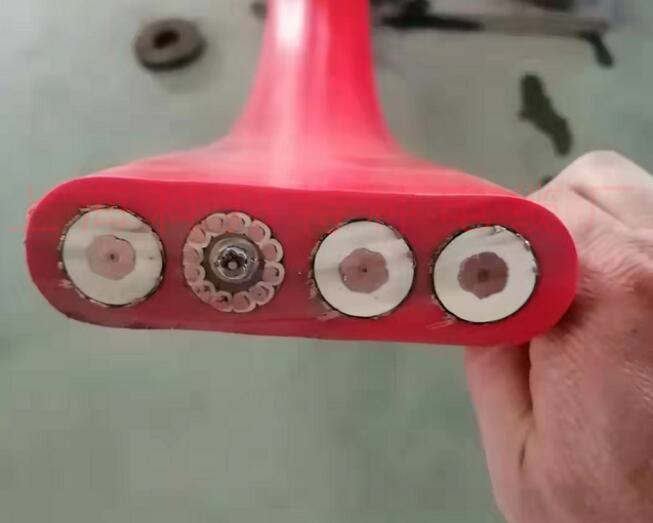

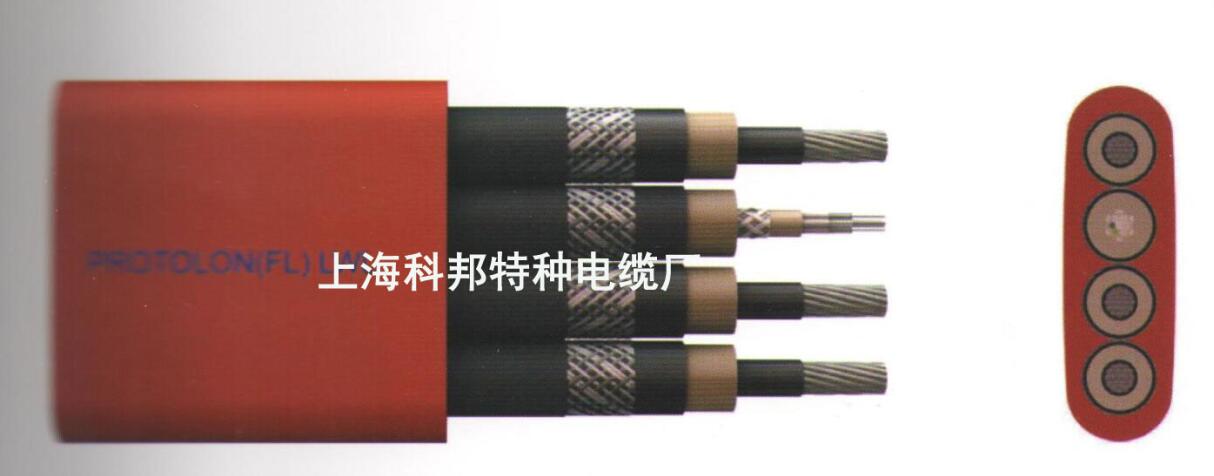

HJMPF-6/10KV 3*25+3*25/3+12FO电缆的结构

1、特制抗拉耐弯折光纤元件，适用于卷筒卷盘电缆

2、导体镀锡丝纯铜导体（Class6IEC60228)
3、绝缘高机械性能3GI3型橡胶耐压绝缘参见DINVDE0207part20
4、加强层凯夫拉丝聚酯纤维网状编织抗拉抗扭加强层
5、外护套进口高分子耐候性5GM5型橡胶护套料（参见DINVDE0207part21）

HJMPF高压扁平电缆，HJMPF-6/10KV 3*25+3*25/3+12FO的使用特性

工作温度为：低于120℃,高于-50℃。20℃时绝缘电阻不小于500MΩ·km。

使用条件：使用于户内及户外煤场斗轮机，卷筒卷盘系统，电缆满足在-45℃下频繁移动工作，电缆外护套无损伤、开裂现象。

使用时允许弯曲半径：电缆厚度的10倍。

电缆的额定电压：6/10KV，8.7/15KV

电缆尺寸满足现场需要。

成品电缆经受交流50HZ 21KV/10min电压试验不击穿。
局部放电试验：在1.73Uo下放电量不大于10pc。

HJMPF-6/10KV 3*25+3*25/3+12FO，HJMPF高压扁平电缆的特点及用途

  广泛适用于交流额定电压6/10KV，8.7/15KV料场、码头的堆取料斗轮机及港机上用高压扁平电缆，导体采用镀锡纯铜软芯结构，绝缘护套均采用进口抗拉丝材料，电缆具有耐高温、耐油、耐寒、耐腐蚀以及柔软耐磨抗拉等特性。HJMPF高压扁平电缆，上海科邦牌电缆可根据用户需要设计加入多芯控制电缆及光纤组合扁平电缆；产品广泛用于电力、冶金、石油化工、矿山、港口及移动设备制造等行业。

斗轮机及堆取料机专用电缆

标称截面                     导体结构           参考电缆             参考计算

科邦牌额定电压        （根数×直径）       约外径mm          重量kg/km

8.7/15KV及6/10KV          mm²

3×25+3×16/3            882/0.19            75×30             4660

3×35+3×25/3            1234/0.19           85×32             4885

3×50+3×25/3            1763/0.19           90×33             5360

3×70+3×25/3            1426/0.25           95×35             6450

3×95+3×35/3            1935/0.25           103×36            7659

三合一光纤组合扁平电缆

标称截面                                     导体结构              参考电缆            参考计算

科邦牌额定电压                        （根数×直径）          约外径mm          重量kg/km

8.7/15KV及6/10KV                       mm²

3×25+3×16/3+12×2.5+12FO       882/0.19              100×40               5270

3×35+3×25/3+24×2.5+18FO      1234/0.19              105×40              5695

3×50+3×25/3+24×2.5+12FO      1763/0.19              107×41              6375

3×70+3×25/3+24×2.5+12FO      1426/0.25              110×42              7260

3×95+3×35/3+24×2.5+12FO      1935/0.25              113×43              8660
