SHD-GC-10KV拖拽电缆
应用
该重型电缆适用于长臂采煤机，连续采煤机和移动设备如挖斗机、挖泥机和钻机。
SHD-GC，SHD-GC电缆厂家
标准
ICEA S-75-381/NEMA WC 58
ASTM B 172
CAN/CSA-C22.2 No.96

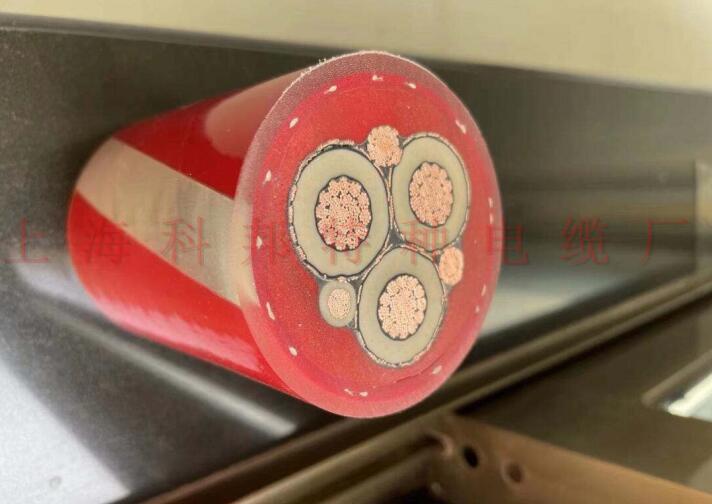

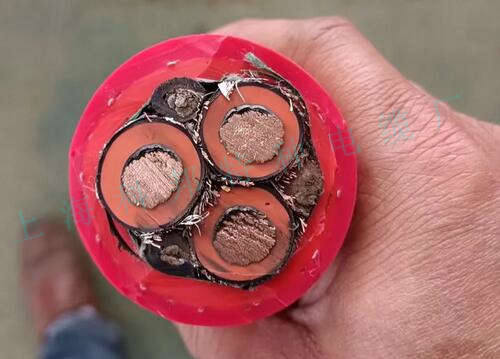

SHD-GC产品结构
导体：
多股镀锡退火铜导体。
导体屏蔽：
导电层。
绝缘：
3GI3型橡胶。
绝缘屏蔽
镀锡铜/织物编织。
接地检测线：
镀锡铜导体和黄色聚丙烯绝缘。
接地线：
镀锡铜导体。
护套：
黑色加强型5GM5型橡胶或PUR聚氨酯。
可选项
中间有加强纤维的双层护套可根据要求定制。
机械和热性能
弯曲半径：6×OD
导体工作温度：+120℃
尺寸和重量
|
结构 |
股数 |
接地线规 格 |
接地检测 线规格 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
电流 |
||||
|
芯数×AWG/ |
- |
AWG/ |
AWG/ |
inch |
mm |
inch |
mm |
inch |
mm |
lbs/kft |
kg/km |
A |
|
3×6 |
133 |
10 |
8 |
0.110 |
2.8 |
0.185 |
4.7 |
1.56 |
39.6 |
1560 |
2322 |
93 |
|
3×4 |
259 |
8 |
8 |
0.110 |
2.8 |
0.185 |
4.7 |
1.68 |
42.7 |
1895 |
2820 |
122 |
|
3×2 |
259 |
6 |
8 |
0.110 |
2.8 |
0.205 |
5.2 |
1.87 |
47.5 |
2445 |
3639 |
159 |
|
3×1 |
259 |
5 |
8 |
0.110 |
2.8 |
0.205 |
5.2 |
1.95 |
49.5 |
2800 |
4167 |
184 |
|
3×1/0 |
266 |
4 |
8 |
0.110 |
2.8 |
0.220 |
5.6 |
2.08 |
52.8 |
3230 |
4807 |
211 |
|
3×2/0 |
329 |
3 |
8 |
0.110 |
2.8 |
0.220 |
5.6 |
2.20 |
55.9 |
3800 |
5655 |
243 |
|
3×3/0 |
418 |
2 |
8 |
0.110 |
2.8 |
0.235 |
6.0 |
2.36 |
59.9 |
4475 |
6660 |
279 |
|
3×4/0 |
532 |
1 |
8 |
0.110 |
2.8 |
0.235 |
6.0 |
2.50 |
63.5 |
5265 |
7835 |
321 |
|
3×250 |
627 |
1/0 |
6 |
0.120 |
3.0 |
0.250 |
6.4 |
2.69 |
68.3 |
6105 |
9085 |
355 |
|
3×300 |
741 |
1/0 |
6 |
0.120 |
3.0 |
0.250 |
6.4 |
2.81 |
71.4 |
6875 |
10231 |
398 |
|
3×350 |
888 |
2/0 |
6 |
0.120 |
3.0 |
0.265 |
6.7 |
2.95 |
74.9 |
7795 |
11600 |
435 |
|
3×500 |
1221 |
4/0 |
6 |
0.120 |
3.0 |
0.280 |
7.1 |
3.31 |
84.1 |
10415 |
15499 |
536 |
