西门子DP通讯线的用途及参数
产品描述

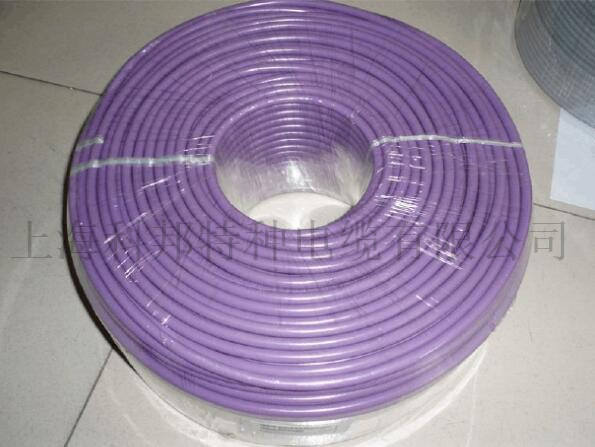

西门子DP系列通讯电缆 标准电缆2芯制,紫色,双层屏蔽,快速安装,特殊设计,按米出售。
西门子DP系列通讯电缆的规格参数及用途:
订货号 |
6XV1 830-0EH10 |
6XV1 830-3EH10 |
6XV1 830-0JH10 |
6XV1 830-5FH10 |
产品类型描述 |
PROFIBUS FC |
PROFIBUS FC |
PROFIBUS FC |
PROFIBUS FC |
适合的用途 |
多功能 |
通用电缆,用于本质安全分布式 I/O 系统 |
用于腐蚀环境及机械应力严重的工况 |
食品、饮料和烟草制造业 |
电缆名称 |
02YSY (ST)CY 1 × 2 × 0.64/2.55-1 50 KF 40 FR VI |
02YSY(ST) CY 1 × 2 × 0.65/2.56 BL KF40 FR |
02YSY(ST) CY 1 × 2 × 0.64/2.55-150 KF 40 FR VI |
02YSY (ST) C2Y 1 × 2 × 0.64/2.55-1 50 KF 40 |
电气数据 |
|
|
|
|
单位长度的衰减测量 |
|
|
|
|
16 MHz 时 |
42 dB/km |
42 dB/km |
42 dB/km |
42 dB/km |
4 MHz 时 |
22 dB/km |
22 dB/km |
22 dB/km |
22 dB/km |
38.4 kHz 时 |
4 dB/km |
4 dB/km |
4 dB/km |
4 dB/km |
9.6 kHz 时 |
2.5 dB/km |
2.5 dB/km |
2.5 dB/km |
2.5 dB/km |
9.6 kHz 下的特征阻抗 |
270 Ω |
270 Ω |
270 Ω |
270 Ω |
9.6 kHz 下特征阻抗的相对对称误差 |
± 10% |
± 10% |
± 10% |
± 10% |
38.4 kHz 下的特征阻抗 |
185 Ω |
185 Ω |
185 Ω |
185 Ω |
38.4 kHz 下特征阻抗的相对对称误差 |
± 10% |
± 10% |
± 10% |
± 10% |
特征阻抗,3 MHz ...20 MHz 时 |
150 Ω |
150 Ω |
150 Ω |
150 Ω |
特征阻抗的相对对称公差,3 MHz ...20 MHz 时 |
± 10% |
± 10% |
± 10% |
± 10% |
标称特征阻抗 |
150 Ω |
150 Ω |
150 Ω |
150 Ω |
单位长度的回路电阻,值 |
110 Ohm/km |
110 Ohm/km |
110 Ohm/km |
110 Ohm/km |
单位长度的屏蔽电阻,值 |
9.5 Ohm/km |
9.5 Ohm/km |
9.5 Ohm/km |
9.5 Ohm/km |
1 kHz 下的单位长度电容 |
28.5 nF/km |
28.5 nF/km |
28.5 nF/km |
28.5 nF/km |
工作电压(有效值) |
100V |
100V |
100V |
100V |
机械数据 |
|
|
|
|
护套 |
|
|
|
|
电缆护套材料 |
PUR |
PUR |
PUR |
PE |
电缆护套外径 |
8 mm |
8 mm |
8 mm |
8 mm |
电缆护套外径的对称误差 |
0.4 mm |
0.4 mm |
0.4 mm |
0.4 mm |
电缆护套的颜色 |
紫色 |
蓝色 |
紫色 |
黑色 |
