高柔性,耐弯曲电缆，高柔性拖链电缆，耐弯折电缆，耐油耐弯曲电缆，高柔性拖链专用电缆，耐弯折高柔性电缆

高柔性,耐弯曲电缆安装及使用一般性要求：

1.高柔性耐弯曲电缆的敷设不能扭曲，即不可从电缆卷筒或电缆盘的某一端解开电缆，而应先旋转卷筒或电缆盘将电缆展开，必要时可将电缆展开或悬挂起来，用于该场合的电缆只能直接从电缆卷上取得。

2.必须注意电缆的弯曲半径。(有关信息可在高柔性耐弯曲电缆的选型表中寻找或咨询科邦特缆专业人员）

3.电缆必须松散的并排敷设在拖链中，尽可能分开排列，用隔片分开或穿入支架空挡的分离空洞中，在拖链中电缆间的空隙至少应为电缆直径的10%。

4.拖链中的电缆不得相互接触或困在一起。

5.电缆的两点都必须固定，或至少在拖链的运动端必须固定，一般电缆的移动点离拖链端部的距离应为电缆直径的20-30倍。

6.请确保电缆在弯曲半径内完全移动，即不可强迫移动，这样电缆彼此间或与导向装置这间可经相对移动，经过一段时间的操作后，检查一下电缆的位置，该检查必须在推拉移动后进行。

7.如果拖链折断，则其配套的高柔性耐弯曲电缆也需要更换，因为过度拉伸造成的损坏无法避免。

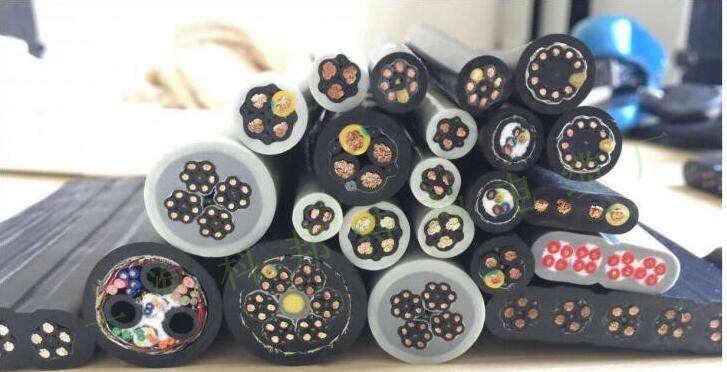

高柔性,耐弯曲电缆结构：

导体：多股精绞柔性抗折弯无氧细铜丝导体（符合EN 60228标准）（可选镀锡铜丝）

高柔性电缆应该选择柔韧性的导体，一般来说导体越细，电缆的柔韧性越好，但导体过细，会产生电缆缠绕现象，上海科邦特缆一系列长期的实验提供了单根导线的直径，长度和节向的屏蔽组合，特有的抗拉能力。

绝缘材料：高机械性能绝缘TPEE材料

电缆内的绝缘材料不能彼此粘滞，而且绝缘层还需要支撑每股单股的导线，因此只有在高压成型的PUR或者TPEE材料才能用于拖链的数百万米电缆中的应用过程中证实它的可靠性。

芯线识别：

截面积＜0.5mm2，芯线颜色代码符合DIN 47100标准（或客户要求）

截面积≥0.5mm2，一根黄/绿线，其余均为黑色芯线带白色数字编码区分（可选）

抗拉中心：在电缆的中心根据芯数数量以及每根芯线交叉区域的空间里尽可能的有一个真正的中心线填充（而不是像通常情况下，用一些填充料或废塑料制成的垃圾芯线填充）这种方法能有效的保护绞线结构，防止绞线游离到电缆的中心区域。

绞线：绞线结构必须以的交合节距绕在一个稳定的抗拉中心周围，然而由于绝缘材料的应用，绞线结构应按运动状态设计，从12根芯线开始，因该采用成束绞合的方式。

芯线数量<12：芯线以短节距胶合在一起

芯线数量>12：芯线采用两次复绞，特别的抗扭力结构

内护套：甲胄式挤压成型的内护套取代廉价的羊毛材料，填充物或附属填充物，这一方法能保证绞线结构不会散乱。

屏蔽网：高抗弯强度的镀锡铜丝编织网屏蔽（屏蔽密度不低于85%）

用优化的编织角度将屏蔽层紧紧的编织在内护套外，松散的编织带会降低EMC的保护能力并且屏蔽层也很快因屏蔽的断裂而失效，紧密编织的屏蔽层同时具有抗扭力的作用。

外护套材料：

低粘性、PUR基混合物，特别耐磨且具有高度的灵活性柔韧性，适用于高柔性耐弯曲电缆（符合DIN VDE 0282标准，第10部分）。颜色：黑色（或银灰色，可提前告知选择颜色）

由不同的改良材料制成的外护套具有不同的功能，有抗UV功能的，有抗低温功能的，有耐油的以及成本优化的。外护套必须是高柔性的但也要有支撑功能，当然应该是高压成型的。

高柔性,耐弯曲电缆技术参数：

使用温度范围（移动使用）：

-35℃至+90℃，当行程＜10米时，弯曲半径为6.8×D，当行程≥10米时，弯曲半径7.5×D。

使用温度范围（固定铺设）：-40℃至+100℃，弯曲半径为4×D。

移动速度（架空/滑行）：  10m/s，5m/s。

加速度：80 m/s²。

行程距离：适用于架空和滑行应用，行程距离应小于100m，CLASS 3

扭转强度：每1米电缆长度可扭转±180°.

抗辐射强度：中高等

额定电压：芯线数量＜12，450/750V。

                芯线数量＜12，300/500V。（截面积0.25-0.34mm2）

                芯线数量≥12，300/300V，符合DIN VDE 0245标准.

测试电压：2000V（符合DIN VDE 0281-2标准）

耐油性：完全耐油（符合DIN VDE 50363-10-2标准）

阻燃特性：符合IEC 60332-1-2，CEI 20-35，FT1，VW-1标准。

无硅：不含腐蚀性的硅（符合PV3.10.7-1992标准）

无卤素：符合EN 50267-2-1标准

CE认证：符合2006/95/EG标准

无铅：符合2011/55/EU(RoHS-II)标准

高柔性,耐弯曲电缆
