TSCGEWTOEUS中压卷筒电缆
(N)TSCGEWTOEUS 中压卷筒电缆
上海科邦电缆TSCGEWTOEUS中压卷筒电缆应用：
供电用柔性卷筒电缆，用于电缆偏转进入不同平面的场合，例如，沿卷盘轴的移动方向。特别适用于高 / 极端的机械应力，例如抗扭应力 ( ± 25 °/m ) ，高速卷盘系统（可至 270m/min），最低拉伸强度 10N/mm 2 的卷筒系统中。用于连接大型物料搬运设备，例如码头、露天矿中挖掘机、翻车机、移动破碎机的卷筒系统。三相动力线芯，接地导体分为三部分均匀分布在动力线芯周围的间隙，内置加强抗扭纤维编织层于外护套内。其他特殊的应用要求可根据客户的需求来设计和生产：
1）增加抗拉单元，改善电缆柔顺性用于需要增加机械应力的场合；
2）超耐寒的柔性护套；

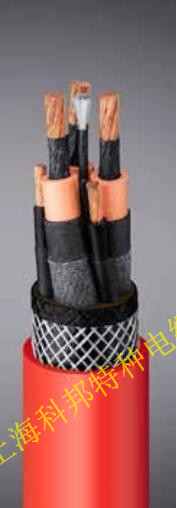

上海科邦特种电缆厂TSCGEWTOEUS中压卷筒电缆结构：
导体
导体：镀锡铜丝导体，柔软绞合，满足 DIN EN 60228，五类
绝缘
- 内屏蔽层
- 乙丙橡胶绝缘 RHEYCLEAN-HV
- 外屏蔽层，易剥离
接地导体，无氧铜导体，半导电层
成缆
动力线芯成缆于半导电的橡胶中心单元，接地导体平均分布在动力线芯的缝隙；
内护套
挤出型的5GM3型橡胶材料，填满间隙；
加强层
集成嵌入凯夫拉丝编织的纤维，可承受重负载
外护套
5GM5型橡胶，颜色：红色；
油墨印字：
(N)TSCGEWTOEUS 3x50+3x25/3 6/10 kV
TSCGEWTOEUS 中压卷筒电缆：额定电压 3.6/6 kV
最大允许操作电压 U bmax 交流系统：7.2 kV
直流系统：10.8 kV
测试电压： 11 kV A.C. 27.5 kV D.C.
TSCGEWTOEUS 中压卷筒电缆：额定电压 6/10 kV
最大允许操作电压 U bmax 交流系统：12 kV
直流系统：18 kV
测试电压： 17 kV A.C. 42.5 kV D.C
TSCGEWTOEUS 中压卷筒电缆：额定电压 8.7/15 kV
最大允许操作电压 U bmax 交流系统：18 kV
直流系统：27 kV
测试电压： 24 kV A.C. 60 kV D.C.
TSCGEWTOEUS 中压卷筒电缆：额定电压 12/20 kV
最大允许操作电压 U bmax 交流系统：24 kV
直流系统：36 kV
测试电压： 29 kV A.C. 72.5 kV D.C
