KBOFLEX-9600卷筒用6/10KV高压软电缆，斗轮机卷盘电缆，电动铲运机拖曳尾缆，8.7/15KV高压卷筒电缆
移动设备(堆取料机、港机、斗轮机)卷筒专用6/10KV高压圆形软电缆(堆取料机用柔性圆电缆，斗轮机专用卷筒电缆，港机用柔性电缆)
该类产品的另一种类型是卷筒用高压扁平电缆，可查看：KBOFLEX-9600卷筒用6/10KV高压扁平电缆。
一、产品特点及用途

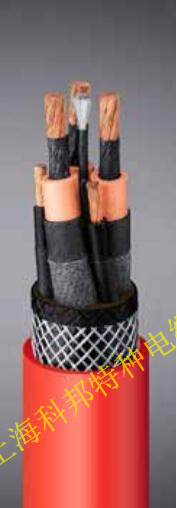

本产品为高压圆形软电缆，拖曳尾缆，适用于交流额定电压6/10KV料场、码头、矿山、港口的堆取料机及港机上变压器连接用高压圆电缆，导体采用镀锡软芯结构，导体绝缘采用进口特殊绝缘材料，电缆具有耐高温、耐寒、耐油、耐腐蚀、防油、耐磨等特性。产品广泛用于冶金、矿山、电力、钢铁、石油化、船舶工业、港口及移动设备制造等行业。
二、产品执行标准
CE 0812标准
阻燃性能试验执行GB12666.5-90规定
三、基本电缆规格及结构参数
移动设备卷筒用6KV高压软电缆(圆)
|
型号 |
电压KV |
电缆规格mm2 |
电缆外型尺寸㎜ |
电缆弯曲半径㎜ |
电缆参考重量kg/m |
|
KBOFLEX-9600 |
6 |
3×16+3×16/3 |
43.2 |
648 |
1.8480 |
|
KBOFLEX-9600 |
6 |
3×25+3×16/3 |
51.0 |
765 |
2.6320 |
|
KBOFLEX-9600 |
6 |
3×35+3×16/3 |
56.0 |
840 |
3.2239 |
|
KBOFLEX-9600 |
6 |
3×50+3×16/3 |
62.1 |
931.5 |
4.1220 |
|
KBOFLEX-9600 |
6 |
3×70+3×16/3 |
66.6 |
999 |
4.9434 |
|
KBOFLEX-9600 |
6 |
3×95+3×16/3 |
72.0 |
1080 |
6.0060 |
|
KBOFLEX-9600 |
6 |
4×16 |
49.5 |
742.5 |
2.5413 |
|
KBOFLEX-9600 |
6 |
4×25 |
56.1 |
841.5 |
3.3030 |
|
KBOFLEX-9600 |
6 |
4×35 |
61.6 |
924 |
4.0710 |
|
KBOFLEX-9600 |
6 |
4×50 |
68.4 |
1026 |
5.2150 |
|
KBOFLEX-9600 |
6 |
4×70 |
73.4 |
1101 |
6.2900 |
|
KBOFLEX-9600 |
6 |
4×95 |
81.0 |
1215 |
7.8330 |
|
KBOFLEX-9600 |
6 |
3×16+1×10 |
48.3 |
724.5 |
2.4850 |
|
KBOFLEX-9600 |
6 |
3×25+1×10 |
55.0 |
825 |
3.2360 |
|
KBOFLEX-9600 |
6 |
3×35+1×16 |
60.2 |
903 |
3.9570 |
|
KBOFLEX-9600 |
6 |
3×50+1×25 |
67.1 |
1006.5 |
5.1540 |
|
KBOFLEX-9600 |
6 |
3×70+1×35 |
72.0 |
1080 |
6.1760 |
|
KBOFLEX-9600 |
6 |
3×95+1×35 |
79.8 |
1197 |
7.6840 |
移动设备拖曳尾缆用10KV高压软电缆(圆)
|
型号 |
电压KV |
电缆规格mm2 |
电缆外型尺寸㎜ |
电缆弯曲半径㎜ |
电缆参考重量kg/m |
|
KBOFLEX-9600 |
10 |
3×16+3×16/3 |
45.4 |
681 |
1.9900 |
|
KBOFLEX-9600 |
10 |
3×25+3×16/3 |
55.5 |
832.5 |
2.9720 |
|
KBOFLEX-9600 |
10 |
3×35+3×25/3 |
58.2 |
873 |
3.4040 |
|
KBOFLEX-9600 |
10 |
3×50+3×25/3 |
66.6 |
999 |
4.5240 |
|
KBOFLEX-9600 |
10 |
3×70+3×25/3 |
71.1 |
1066.5 |
5.3690 |
|
KBOFLEX-9600 |
10 |
3×95+3×25/3 |
75.1 |
1126.5 |
6.2300 |
|
KBOFLEX-9600 |
10 |
4×16 |
52.0 |
780 |
2.7340 |
|
KBOFLEX-9600 |
10 |
4×25 |
61.1 |
916.5 |
3.7370 |
|
KBOFLEX-9600 |
10 |
4×35 |
64.1 |
961.5 |
4.3010 |
|
KBOFLEX-9600 |
10 |
4×50 |
73.4 |
1101 |
5.7300 |
|
KBOFLEX-9600 |
10 |
4×70 |
78.4 |
1176 |
6.8360 |
|
KBOFLEX-9600 |
10 |
4×95 |
83.5 |
1252.5 |
8.1260 |
|
KBOFLEX-9600 |
10 |
3×16+1×10 |
51.1 |
766.5 |
2.5670 |
|
KBOFLEX-9600 |
10 |
3×25+1×10 |
59.2 |
888 |
3.5510 |
|
KBOFLEX-9600 |
10 |
3×35+1×16 |
63.0 |
945 |
4.1380 |
|
KBOFLEX-9600 |
10 |
3×50+1×25 |
72.8 |
1092 |
5.4760 |
|
KBOFLEX-9600 |
10 |
3×70+1×35 |
76.7 |
1150.5 |
6.6190 |
|
KBOFLEX-9600 |
10 |
3×95+1×35 |
82.6 |
1239 |
7.8980 |
高压卷筒电缆，斗轮机专用电缆，6/10KV卷盘电缆，铲运机专用拖曳尾缆
