【简单介绍】
|

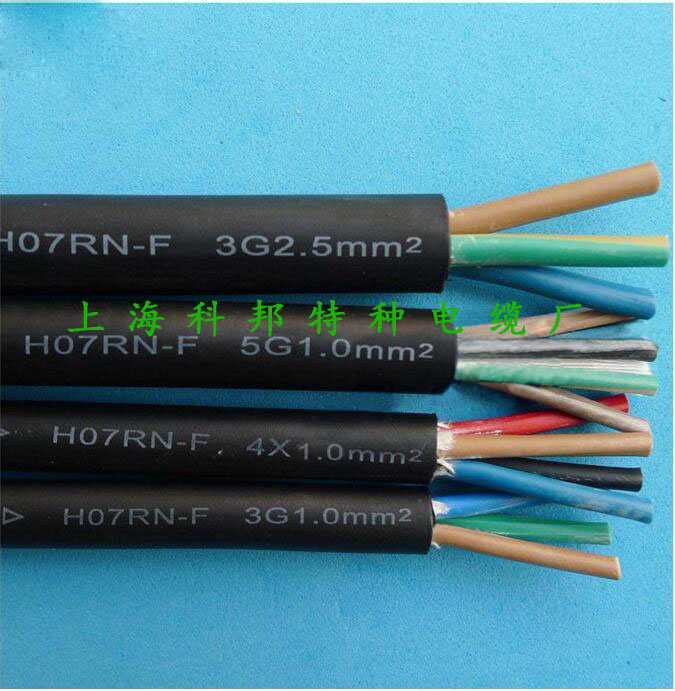

H07RN-F电缆适用范围
|
【详细说明】
|
|
型 号 |
名 称 |
|
H07RN-F |
风能发电用（塔筒）耐候型电力电缆 |
使用环境条件
海拔高度：1000m
极端最低气温：-45℃
平均相对湿度：多年平均值：80%
耐受地震能力：水平加速度：0.2g
垂直加速度：0.1g
安全系数：1.97
其中g为重力加速度，其值为9.8m/s²
极大风速：30.0m/s
电缆敷设范围
电缆主要敷设范围为空气中或直埋含有水、酸、盐的泥土中。
使用特性
额定电压U0/U为0.6/1KV；
电缆使用的长期工作环境温度：-45℃～90℃；
电缆的弯曲半径应不小于电缆外径的4倍。
产品介绍
导体
导体应符合IEC60228规定的第五种导体规定的要求。
导体表面应光洁、无油污、无损伤绝缘的毛刺，以及凸起或断裂的单线。
隔离层
每根导体外面包覆一层由合适材料制成的隔离层。
绝缘
绝缘厚度的标称值应符合DIN VDE 0250-4的规定，绝缘厚度的平均值不小于标称值，其最薄处厚度应不小于标称值的90%-0.1mm。
绝缘采用特殊柔性混合材物（多种优质高分子混合物），其性能符合DIN VDE 0207-20中绝缘的规定。绝缘应紧密挤包在导体上，且应容易剥离而不损伤绝缘体、导体或镀层。绝缘表面应平整、色泽均匀。
绝缘线芯应采用颜色标志或数字标志以示识别，并应符合DIN VDE 0293的规定。
护套
护套厚度的标称值应符合DIN VDE 0250-4的规定。并且外护套的平均值应不小于标称值，其最薄处厚度应不小于标称值的85%-0.1mm。
护套采用进口高分子柔性耐候性化合物，其性能应符合DIN VDE 0207-21的规定。护套应紧密挤包在绞合的绝缘线芯或包覆层上，并且，电缆外护套表面应光洁，色泽均匀。
电缆外径应符合DIN VDE 0250-4和Q/321023KLA130的规定。
成品电缆
成品电缆20℃时导体直流电阻值不大于IEC60228中的规定。
成品电缆及绝缘线芯应能经受规定的交流额定电压2500V耐压试验，要求5分钟内不发生击穿。
成品电缆绝缘的机械物理性能符合DIN VDE 0282-4的规定。
成品电缆护套的机械物理性能符合DIN VDE 0282-4的规定。
成品电缆应能经受-50℃规定的低温性能试验。
成品电缆应能通过IEC60332.1或EN 50265-2-1规定的燃烧试验。
成品电缆应能通过EN 60811-2-1规定的耐油性能试验。
成品电缆应能经受正、反各四转为一次、扭转角度不小于+/-150°/m，次数不少于3600次的抗扭转性能试验，要求电缆试验结束后导体不发生断裂、护套表面不产生裂纹。
|
|
电缆最大近似外径 mm |
电缆近似重量 kg/km |
30℃时空气中载流量 A |
|
H07RN-F 1*240 |
38.3 |
2900 |
744 |
|
H07RN-F 1*120 |
29.0 |
1800 |
479 |
|
H07RN-F 5*2.5 |
14.5 |
315 |
32 |
|
H07RN-F 7*1.5 |
16.0 |
340 |
18 |
H07RN-F电缆，风力发电电缆
