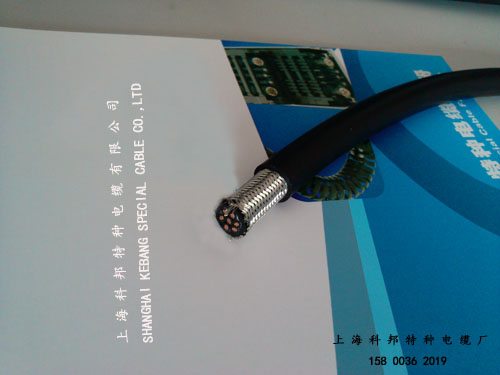

高柔性双护套屏蔽拖链电缆
产品结构
●产品名称：高柔性双护套屏蔽拖链电缆
●产品规格： （2-37）芯,（0.08-1.5）mm²；（2-25）芯，（2.0-35）mm²
●导体 ： 高柔性多股精绞镀锡铜丝
（符合IEC60228 cl.6 VDE0295 cl.6标准）
●绝缘 ： 特殊柔性混合料
（符合VDE0209标准）
●线芯绞合方式：线芯数量＜12芯，芯线以短节距分层绞合在一起
线芯数量≥12芯，芯线采用两次复绞，特别是抗扭力结构
芯线中间加玻璃纤维丝加强芯
●线芯识别 ： 截面积＜0.5mm2
芯线以颜色区分（红、黄、绿、蓝、黑、灰、白、紫、粉红、棕、橙）等
截面积≥0.5mm2，一根黄绿线芯，其余都为黑色带白色数字
●内护套 ： 低粘度聚氯乙烯基混合物，适用于拖链
●屏蔽 ： 高抗弯强度的镀锡铜网编织屏蔽，编织密度85%以上
●外护套 ： 特殊高柔性混合材物（符合VDE0282标准）
●护套颜色 ： 黑色（与RAL9005相似)（其它颜色根据客户要求）
灰色（与RAL7001相似)
橙色（与RAL2003相似)
技术特性
●额定电压： ＜1.0mm2 300/500V； ≥1.0mm2 450/750V
●测试电压： ＜1.0mm2 1500V/5min；≥1.0mm22000V/5min
●使用温度范围： -40℃至+90℃
（移动安装） 当行程＜10米时，弯曲半径为：5×D
当行程≥10米时，弯曲半径为：6.8×D
●使用温度范围： -40℃至+90℃
（固定敷设） 弯曲半径为：5×D
●最大速度： 10米/秒；
（架空/滑行）
●短路时可达最高温度：+250℃
●弯曲寿命： 50次/分钟，1000万次以上
●阻燃特性： 符合IEC332-1 标准
●材料性能：防水、耐油、抗辐射、耐寒、耐磨、能承受较重的机械外力
应用场合
●用于高负载
●特别适应于水平架空和行程小于100米的长行程需要屏蔽的场合
●适用于高架仓库存储和提取设备及物流设备系统、五金冲压、机械（人）手、建筑机械、码头、消防车、起重运输设备、汽车制造、木材石材加工设备、装甲车、重型设备拖链等。
