在现代工业自动化和控制系统中，RS485通信接口因其良好的抗干扰能力和较远的传输距离而广泛应用。为了确保RS485通信系统的信号质量，选择合适的屏蔽通信线的长度和类型至关重要。本文将探讨如何选择合适的通信线，以提高信号传输的可靠性。
一、RS485通信系统概述
RS485是一种差分信号传输标准，允许在同一条通信线上连接多个设备（通常为32个设备）。其优越的抗干扰能力主要源于其差分信号传输的方式。然而，通信线的选择、布线方式和长度等因素都会对信号质量产生影响。

二、屏蔽通信线的类型
屏蔽通信线的主要功能是减少外部电磁干扰（EMI）和射频干扰（RFI）对信号的影响。常见的屏蔽通信线类型包括：
1. 铜编织屏蔽线
这种类型的电缆由多股细铜线编织而成，具有较好的导电性和灵活性，适用于需要频繁移动的场合。铜编织屏蔽能够有效降低外部干扰，同时也能提供较高的传输质量。
2. 铝箔屏蔽线
铝箔屏蔽线在信号线外层包覆铝箔，具有较好的屏蔽效果，适合于静态安装场合。虽然铝箔的柔韧性不如铜编织，但其成本相对较低，适用于对成本敏感的应用。

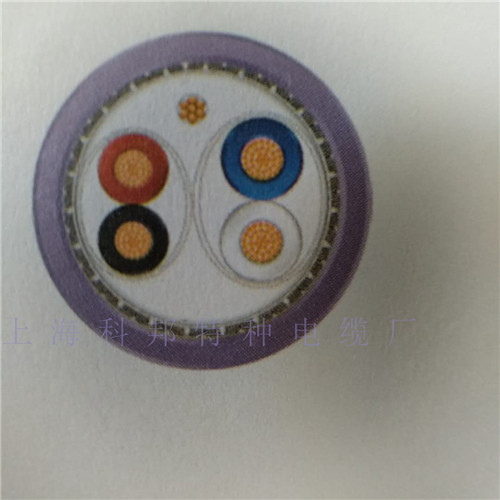

3. 屏蔽双绞线
这种电缆在双绞线的基础上增加了屏蔽层，可以进一步增强抗干扰能力。屏蔽双绞线适用于高频信号传输，能够有效降低串扰。

三、选择通信线的长度
通信线的长度对信号质量有重要影响，主要体现在以下几个方面：
1. 最大传输距离
RS485标准的最大传输距离通常为1200米，但实际使用中应根据具体情况进行调整。过长的线缆可能导致信号衰减和反射，影响通信质量。因此，尽量控制通信线的长度在1000米以内，以确保信号的稳定性。
2. 信号衰减
随着线缆长度的增加，信号会逐渐衰减。特别是在高频率信号传输时，信号衰减会更加显著。因此，在选择线缆时，应该考虑使用低电阻、低电容的高质量线缆，以减少信号损失。
3. 布线方式
布线时应尽量避免与高电压电缆平行走线，以减少电磁干扰。若无法避免，建议增大屏蔽线的长度，以增加抗干扰能力。

四、选择合适的屏蔽等级
屏蔽等级是衡量通信线对外部干扰抵抗能力的重要指标。选择合适的屏蔽等级，可以有效提升信号质量。一般来说，较高的屏蔽等级能够提供更好的信号保护，适合于干扰较严重的环境中。
1. 选择标准
根据国际电工委员会（IEC）和国家电气制造商协会（NEMA）的标准，选用适合于工业环境的电缆。例如，符合EN 50288或ISO/IEC 11801标准的电缆，通常具备较高的屏蔽性能。
2. 环境适应性
根据使用环境选择相应的屏蔽类型和材料，例如，抗油污、抗腐蚀的电缆材料，确保在恶劣环境下仍然能正常工作。

在RS485通信系统中，选择合适的屏蔽通信线的长度和类型是确保信号质量的关键。通过合理选择屏蔽类型、控制线缆长度、选择合适的屏蔽等级和注意布线方式，可以有效提升通信系统的稳定性和可靠性。
