在现代工业自动化和控制系统中，RS485通讯电缆被广泛应用于设备之间的数据传输。为了确保数据的准确传递和系统的稳定运行，RS485通讯电缆的屏蔽设计显得尤为重要。
1. 屏蔽设计的基本概念
屏蔽设计是指在电缆的构造中，采用导电材料（如铜、铝等）对信号线进行包覆，以防止外部电磁干扰（EMI）和射频干扰（RFI）。对于RS485通讯电缆而言，屏蔽设计可以有效减少噪声的干扰，确保信号传输的质量和稳定性。

2. 外部干扰对信号的影响
RS485通讯系统通常在工业环境中使用，这些环境可能存在多种电磁干扰源，例如电机、变频器和其他高频设备。当电缆未经过适当的屏蔽设计时，外部的电磁波可能会耦合到信号线上，导致信号衰减、失真甚至数据丢失。这种干扰在长距离传输时尤为明显，会严重影响通讯的可靠性。

3. 屏蔽设计的主要作用
3.1 提高抗干扰能力
良好的屏蔽设计能够大幅度提升RS485电缆的抗干扰能力。有效的屏蔽可以吸收和反射外部电磁干扰，使得信号线内部的信号不受影响。尤其在长距离通讯中，屏蔽层能确保信号在传输过程中保持稳定，减少误码率。

3.2 降低信号串扰
在多对电缆共用同一空间的情况下，信号之间的串扰可能导致数据的混淆。屏蔽设计不仅可以隔离每对信号线，还能减少不同信号对之间的干扰，提高整体信号的清晰度。这样，RS485通讯电缆的信号传输可以更加准确，确保设备之间的高效沟通。

3.3 增强信号完整性
屏蔽设计有助于维护信号的完整性。通过减少信号的反射和干扰，屏蔽电缆能够保持信号的幅度和相位，从而保证数据的可靠传输。高质量的屏蔽设计能够减少信号延迟，确保实时数据传输的需求。

4. 屏蔽设计的类型
RS485通讯电缆的屏蔽设计有多种形式，包括：

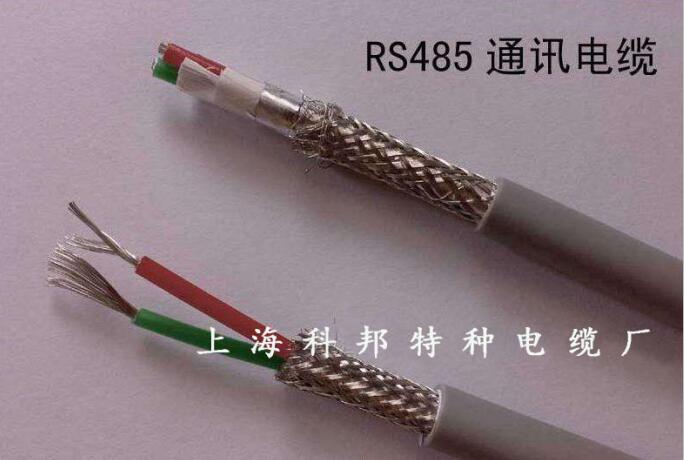

单层屏蔽：通常由一层铝箔或编织铜网构成，适用于对干扰要求不高的应用。
双层屏蔽：包括一层铝箔和一层编织铜网，提供更高的抗干扰能力，适用于高电磁干扰环境。
屏蔽接地设计：确保屏蔽层有效接地，可以更好地防止干扰进入信号线，提升系统的稳定性。

5. 选择合适的RS485通讯电缆
在选择RS485通讯电缆时，必须重视屏蔽设计的质量和类型。合适的屏蔽设计不仅能够提高信号的稳定性，还能延长电缆的使用寿命，降低维护成本。建议在应用场合有潜在电磁干扰的情况下，选择高品质的屏蔽电缆，以确保通讯的可靠性和准确性。

RS485通讯电缆的屏蔽设计在信号传输中起着至关重要的作用。它能够有效抵御外部干扰，提高信号的稳定性和完整性，从而保证设备间的高效通讯。在现代工业环境中，重视屏蔽设计将极大提升系统的可靠性和性能。
