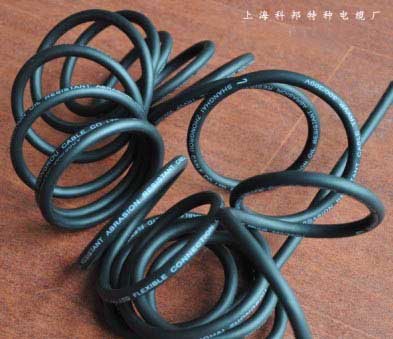

超柔电缆在众多领域如机器人技术、医疗器械、航空航天等有着广泛的应用，其柔软度是一个关键特性，直接影响到电缆的使用性能和适用场景。了解超柔电缆柔软度的衡量方法对于电缆的选择、设计和质量控制具有重要意义。
一、超柔电缆柔软度的衡量因素
（一）材料特性
1. 导体材料
    - 导体是电缆的核心组成部分，其材料对柔软度有显著影响。一般来说，采用铜等金属作为导体时，铜的纯度和加工工艺会影响其柔软性。高纯度的铜且经过适当的拉丝、退火等工艺处理后，导体更加柔软，易于弯曲和扭转。例如，细铜线比粗铜线在相同条件下通常更柔软，因为其在弯曲时受到的应力相对较小，更容易改变形状。
    - 此外，一些特殊的导体结构也会影响柔软度，如多股绞合导体相比于单股导体，具有更好的柔韧性。多股绞合导体将多根细导线绞合在一起，在弯曲时各股导线之间可以相互滑动和调整，从而减小了整体的刚性，提高了柔软度。
2. 绝缘和护套材料
    - 绝缘层和护套层材料的选择对超柔电缆的柔软度至关重要。常见的绝缘和护套材料如聚氯乙烯（PVC）、聚乙烯（PE）、聚氨酯（PUR）等，它们的化学结构和物理性能各不相同。具有较低硬度、较高弹性模量和良好柔韧性的材料能够赋予电缆更好的柔软特性。
    - 例如，PUR材料具有出色的柔韧性和耐磨性，其分子链结构相对灵活，能够在一定程度上适应电缆的弯曲和变形。相比之下，PVC材料的柔软度可能相对较低，但可以通过添加增塑剂等方式来提高其柔韧性。然而，增塑剂的添加量也需要适当控制，过多可能会影响材料的其他性能，如强度和耐久性。

（二）结构设计
1. 线芯数量和排列方式
    - 超柔电缆内部的线芯数量和排列方式会影响其整体的柔软度。线芯数量较多且合理排列时，可以使电缆在弯曲过程中更加均匀地分散应力，提高柔软性。例如，采用分层或绞合排列的线芯结构，能够减少线芯之间的相互挤压和摩擦，使得电缆在弯曲时更加顺畅。
    - 同时，线芯之间的间隙也会对柔软度产生影响。适当的间隙可以为电缆在弯曲时提供一定的变形空间，避免线芯之间因紧密接触而产生过大的阻力，从而提高柔软度。但是，间隙过大也可能会影响电缆的其他性能，如结构稳定性和防护性能，因此需要在设计中进行合理权衡。
2. 电缆外径和厚度
    - 电缆的外径和绝缘、护套层的厚度也是衡量柔软度的重要因素。一般来说，外径较小、厚度较薄的电缆相对更柔软，因为其在弯曲时需要克服的惯性和阻力较小。然而，减小外径和厚度可能会对电缆的电气性能、机械强度和防护性能等提出更高的要求。
    - 例如，在一些对空间要求较高且需要频繁弯曲的应用场景中，如机器人的关节连接部位，需要使用外径较小的超柔电缆，以确保机器人的灵活运动。但这就要求电缆在设计和制造过程中，要在保证柔软度的同时，兼顾其他性能指标，如满足一定的耐压强度和抗拉伸能力。

二、量化指标与测试方法
（一）量化指标
1. 弯曲半径
    - 弯曲半径是衡量超柔电缆柔软度的一个重要量化指标。它表示电缆在不损坏其结构和性能的前提下，能够弯曲到的最小半径。弯曲半径越小，说明电缆越柔软。通常，超柔电缆的弯曲半径会在产品规格书中明确标注，单位一般为毫米（mm）。
    - 例如，某款超柔电缆的弯曲半径为 5 倍电缆外径，即如果电缆的外径为 10mm，那么它能够安全弯曲的最小半径为 50mm。在实际应用中，用户可以根据这个指标来判断电缆是否适合特定的弯曲场景。对于需要在狭小空间内频繁弯曲的应用，就需要选择弯曲半径更小的超柔电缆。
2. 柔软度系数
    - 柔软度系数是一个综合考虑了电缆材料、结构和力学性能等因素的量化指标。它通常通过实验测试和数据分析得到，没有固定的计算公式，不同的厂家和研究机构可能会采用不同的方法来确定。一般来说，柔软度系数越大，电缆的柔软度越高。
    - 柔软度系数的测定可能涉及到对电缆进行一系列的力学测试，如拉伸试验、弯曲试验等，然后通过对测试数据的处理和分析，得出一个能够反映电缆柔软程度的数值。这个数值可以用于比较不同型号和规格的超柔电缆的柔软度，为用户在选择电缆时提供参考。

（二）测试方法
1. 静态弯曲试验
    - 设备与材料：需要一台能够精确控制弯曲角度和半径的弯曲试验机，以及待测的超柔电缆样品。
    - 测试步骤：
        - 将电缆样品固定在弯曲试验机的夹具上，确保夹具夹紧电缆，避免在测试过程中电缆滑动或移位。
        - 设置弯曲试验机的弯曲半径和弯曲角度，按照一定的速度逐渐弯曲电缆，直到达到规定的弯曲角度或出现电缆损坏的迹象。
        - 记录电缆在不同弯曲半径和角度下的表现，如是否出现绝缘层破裂、导体断裂、电缆变形无法恢复等情况。
        - 通过多次测试，获取电缆在不同条件下的弯曲性能数据，计算出其弯曲半径等量化指标，以评估电缆的柔软度。
2. 动态弯曲试验
    - 设备与材料：除了弯曲试验机外，还需要一个能够模拟电缆实际使用中动态弯曲情况的装置，如旋转平台或机械手臂，以及待测电缆样品。
    - 测试步骤：
        - 将电缆连接到模拟实际使用场景的装置上，例如将电缆固定在机械手臂的末端，使其随着机械手臂的运动而进行弯曲。
        - 设置装置的运动参数，如旋转速度、弯曲频率、弯曲幅度等，使电缆在动态条件下进行反复弯曲。
        - 在一定的测试时间内，观察电缆的性能变化，包括是否出现信号传输中断、电气性能下降、机械损坏等问题。
        - 通过对电缆在动态弯曲过程中的表现进行评估，结合测试时间和弯曲次数等数据，综合判断电缆的柔软度和耐久性。这种测试方法更接近电缆在实际应用中的工作状态，能够更全面地反映电缆的柔软度和可靠性。
3. 拉伸试验
    - 设备与材料：使用万能材料试验机，以及电缆样品。
    - 测试步骤：
        - 将电缆样品的一端固定在试验机的夹具上，另一端施加逐渐增加的拉力，同时记录拉力和电缆的伸长量。
        - 观察电缆在拉伸过程中的变形情况，以及当拉力达到一定值时电缆是否出现断裂或损坏。
        - 通过分析拉力 - 伸长量曲线，可以得到电缆的弹性模量、屈服强度等力学性能参数。这些参数虽然不能直接反映电缆的柔软度，但与柔软度密切相关。一般来说，弹性模量较小的电缆，其柔软度相对较高，因为它更容易在较小的外力作用下发生变形。
