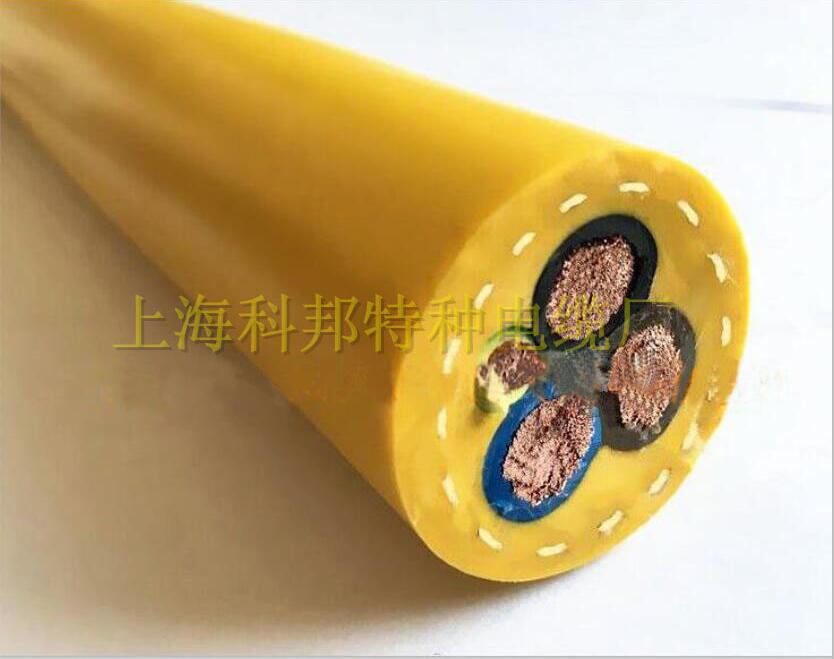

(N) SHTOEU - J 电缆在各类工程项目中有着广泛的应用，其正确的安装施工对于确保电缆的性能、安全运行以及使用寿命至关重要。以下是关于该电缆安装施工的具体操作规范和技术要求。
 一、安装施工前的准备工作
（一）规划与设计
1. 线路勘察
    - 在安装 (N) SHTOEU - J 电缆之前，需要对电缆敷设的路径进行详细的勘察。了解施工现场的地形、地貌、建筑物分布以及其他地下管线等情况，以便合理规划电缆线路，避免与其他设施发生冲突。同时，要考虑到电缆在运行过程中的散热、维护和检修等因素，确保敷设路径的合理性和可行性。
    - 例如，在城市建设中，电缆可能需要穿过道路、建筑物等障碍物，需要提前与相关部门协调，并制定合适的穿越方案，如采用地下顶管、定向钻进等技术，确保电缆敷设的顺利进行。
2. 图纸绘制
    - 根据线路勘察的结果，绘制详细的电缆敷设施工图纸。图纸应包括电缆的起点、终点、路径、敷设方式（如直埋、桥架敷设、电缆沟敷设等）、电缆的型号、规格、长度以及相关的附属设施（如电缆接头、检查井、支架等）的位置和数量等信息。施工图纸是电缆安装施工的重要依据，施工人员必须严格按照图纸进行施工。
    - 在绘制图纸时，要注意标注清晰、准确，尺寸比例合理，并结合实际情况进行合理的优化和调整。同时，要为后续的施工变更和调整预留一定的空间，以便在实际施工过程中能够根据现场情况进行灵活处理。

（二）材料与设备准备
1. 电缆及附件检查
    - 在施工前，对 (N) SHTOEU - J 电缆及其附件进行严格的检查。检查电缆的外观是否有损伤、变形、压扁等情况，电缆的绝缘层是否完好，有无破损、老化等现象。同时，要检查电缆的型号、规格是否符合设计要求，电缆的长度是否满足施工需要。
    - 对于电缆附件，如电缆接头、终端头等，要检查其质量是否合格，型号是否匹配，密封性能是否良好。确保所有的电缆及附件均无质量问题，否则应及时更换或处理。在检查过程中，要做好记录，并存档备查。
2. 施工设备及工具准备
    - 根据电缆安装施工的需要，准备相应的施工设备和工具。常见的施工设备包括电缆敷设机、吊车、叉车、电焊机等，工具包括电缆切割工具、剥线工具、压接工具、测量仪器（如万用表、兆欧表等）、扳手、螺丝刀等。所有的设备和工具应在施工前进行检查和调试，确保其性能良好，能够正常使用。
    - 例如，电缆敷设机应检查其传动部件是否灵活，制动装置是否可靠；测量仪器应进行校准，确保测量数据的准确性。同时，要根据施工需要，配备足够数量的设备和工具，以提高施工效率。

（三）人员培训与技术交底
1. 施工人员培训
    - 对参与 (N) SHTOEU - J 电缆安装施工的人员进行专业培训，使其熟悉电缆的性能、特点、安装施工工艺和技术要求，掌握相关的安全操作规程和质量标准。培训内容包括电缆的基本知识、敷设方法、接头制作、质量控制、安全注意事项等。
    - 通过培训，提高施工人员的技术水平和操作能力，确保施工质量和安全。培训方式可以采用课堂教学、现场演示、实际操作等多种形式相结合，让施工人员能够更加直观地了解和掌握施工技术和操作要点。
2. 技术交底
    - 在施工前，由技术负责人向施工人员进行详细的技术交底。技术交底内容包括施工图纸的讲解、施工方案的介绍、施工工艺和技术要求的说明、质量标准和安全注意事项的强调等。施工人员应认真听取技术交底，如有疑问应及时提出，确保对施工任务和技术要求有清晰的理解和认识。
    - 在技术交底过程中，要做好记录，参加交底的人员应签字确认。技术交底是保证施工质量和进度的重要环节，必须严格执行，确保施工人员按照正确的方法和要求进行施工。

二、安装施工过程中的操作规范和技术要求
（一）电缆敷设
1. 直埋敷设
    - 电缆沟开挖：按照设计要求开挖电缆沟，电缆沟的深度和宽度应符合规范要求，一般深度不小于0.8米，宽度应根据电缆的数量和外径确定，同时要考虑电缆的弯曲半径和敷设余量。电缆沟底部应平整，无硬物和尖锐物体，如有需要，应铺设一层细沙或软土作为垫层。
    - 电缆敷设：将 (N) SHTOEU - J 电缆放入电缆沟内，电缆应排列整齐，不得交叉和重叠。电缆之间应保持一定的间距，一般为100 - 150毫米。在电缆敷设过程中，要注意控制电缆的弯曲半径，不得小于电缆规定的最小弯曲半径。电缆敷设完成后，应及时在电缆上方覆盖一层细沙或软土，厚度不小于100毫米，然后再覆盖一层保护板或浇筑混凝土盖板，以保护电缆免受外力损伤。
    - 标识设置：在电缆直埋敷设的路径上，应设置明显的标识牌，标识牌应注明电缆的型号、规格、起点、终点和敷设日期等信息，以便日后维护和检修。标识牌的间距一般不大于50米，在电缆转弯处、接头处等特殊位置应增设标识牌。
2. 桥架敷设
    - 桥架安装：根据设计要求安装电缆桥架，桥架的安装应牢固可靠，水平度和垂直度应符合规范要求。桥架之间的连接应紧密，无明显缝隙，桥架的转弯半径应符合电缆敷设的要求。在桥架安装过程中，要注意与其他设备和管线的协调，避免发生冲突。
    - 电缆敷设：将 (N) SHTOEU - J 电缆放置在桥架上，电缆应单层敷设，不得重叠。电缆在桥架上的固定应采用合适的夹具或绑扎带，每隔一定距离进行固定，固定间距应符合规范要求，一般不大于2米。在电缆敷设过程中，要注意电缆的排列整齐，不得交叉和扭曲，同时要避免电缆受到外力挤压和损伤。
    - 防火措施：对于桥架敷设的电缆，应采取相应的防火措施。可以在桥架内设置防火隔板，将电缆分隔成不同的区域，以防止火灾蔓延。同时，在桥架表面应涂刷防火涂料，提高桥架的防火性能。在电缆穿越防火墙、楼板等部位时，应采用防火封堵材料进行封堵，确保电缆孔洞的密封性和防火性能。
3. 电缆沟敷设
    - 电缆沟建设：按照设计要求建设电缆沟，电缆沟的结构和尺寸应符合规范要求。电缆沟内应设置排水设施，以排除沟内的积水。电缆沟的内壁和底部应平整，无尖锐物体和杂物。在电缆沟内，应根据电缆的敷设要求设置支架或桥架，用于支撑和固定电缆。
    - 电缆敷设：将 (N) SHTOEU - J 电缆放置在电缆沟内的支架或桥架上，电缆的敷设方式和要求与桥架敷设类似。电缆在电缆沟内的排列应整齐，不得交叉和重叠，电缆之间应保持一定的间距。在电缆敷设完成后，应及时对电缆沟进行盖板封闭，以保护电缆免受外界损伤。
    - 通风与照明：对于较长的电缆沟，应设置通风和照明设施，以保证电缆沟内的空气流通和施工人员的安全。通风设备可以采用风机等，照明设备应采用防爆型灯具，灯具的安装位置和高度应符合安全要求。

 （二）电缆接头制作
1. 接头准备
    - 在制作电缆接头之前，要对电缆进行预处理。将电缆的绝缘层剥除一定长度，露出导体，剥除绝缘层时要注意不得损伤导体。同时，要对导体进行清洁和打磨，去除导体表面的氧化层和杂质，确保导体连接的良好性。
    - 根据电缆接头的型号和规格，准备好相应的接头材料和工具。接头材料包括接头套管、密封胶、绝缘胶带等，工具包括压接工具、剥线工具、扳手等。确保接头材料和工具的质量合格，型号匹配。
2. 接头制作
    - 导体连接：将两根电缆的导体插入接头套管内，采用合适的压接方式进行连接。压接时要注意压接模具的选择和压接压力的控制，确保导体连接牢固，接触电阻小。压接完成后，要对压接部位进行检查，确保压接质量符合要求。
    - 绝缘处理：在导体连接完成后，对接头的绝缘层进行恢复处理。首先，在接头套管与电缆绝缘层的交界处涂抹密封胶，以确保密封性能。然后，用绝缘胶带或热缩套管对接头的绝缘层进行包扎或收缩，使其恢复到原来的绝缘水平。绝缘处理时要注意包扎紧密，无气泡和缝隙，确保绝缘性能良好。
    - 防护处理：对制作完成的电缆接头进行防护处理，以防止接头受到外界环境的影响。可以在接头外部安装防护盒或防护罩，防护盒或防护罩应具有良好的防水、防尘、防腐和抗机械损伤性能。同时，要在防护盒或防护罩内填充密封胶或防潮剂，以提高接头的防护性能。

（三）质量控制与检测
1. 质量控制
    - 在 (N) SHTOEU - J 电缆安装施工过程中，要建立严格的质量控制体系，加强对施工过程的质量监督和检查。施工人员应严格按照操作规范和技术要求进行施工，每一道工序完成后，都要进行自检和互检，确保施工质量符合要求。质量检查人员应定期对施工现场进行检查，发现问题及时提出整改意见，督促施工人员进行整改。
    - 加强对电缆及附件质量的控制，确保使用的电缆及附件均符合国家标准和设计要求。在电缆敷设、接头制作等关键环节，要进行重点检查，严格控制施工质量。例如，在电缆敷设过程中，要检查电缆的弯曲半径、敷设深度、固定间距等是否符合要求；在接头制作过程中，要检查导体连接质量、绝缘处理效果、密封性能等是否符合标准。
2. 检测试验
    - 在电缆安装施工完成后，要进行相应的检测试验，以确保电缆的性能和质量符合要求。常见的检测试验项目包括绝缘电阻测试、耐压试验、导通试验等。
    - 绝缘电阻测试：使用兆欧表对电缆的绝缘电阻进行测量，检查电缆的绝缘性能是否良好。绝缘电阻值应符合国家标准和设计要求，一般情况下，10KV 电缆的绝缘电阻值不应小于1000MΩ。
    - 耐压试验：对电缆进行耐压试验，以检验电缆在规定的电压下是否能够正常运行，有无击穿现象。耐压试验的电压值和时间应符合国家标准和设计要求，一般情况下，10KV 电缆的耐压试验电压为2.5倍的额定电压，持续时间为5分钟。
    - 导通试验：检查电缆的导体是否导通良好，有无断路现象。可以使用万用表等仪器对电缆的导体进行导通测试，确保电缆的电路连接正常。

三、安装施工后的验收与维护
（一）验收工作
1. 自检验收
    - 在电缆安装施工完成后，施工单位应首先进行自检验收。自检验收内容包括电缆的敷设质量、接头制作质量、电气性能测试结果、标识设置情况以及施工资料的完整性等。施工单位应根据相关标准和规范，对各项验收内容进行详细的检查和测试，确保施工质量符合要求。
    - 在自检验收过程中，要做好记录，对发现的问题要及时进行整改，整改完成后重新进行检查，直至自检验收合格。自检验收合格后，施工单位应向建设单位或监理单位提交验收申请报告，申请进行竣工验收。
2. 竣工验收
    - 建设单位或监理单位收到施工单位的验收申请报告后，应组织相关人员进行竣工验收。竣工验收内容包括对施工单位自检验收结果的复查，以及对电缆安装施工工程的整体质量进行评估。竣工验收人员应根据设计文件、施工图纸、相关标准和规范，对电缆的敷设、接头、电气性能、标识等方面进行全面的检查和测试。
    - 在竣工验收过程中，如发现施工质量不符合要求或存在安全隐患，应责令施工单位进行整改。整改完成后，应重新进行验收，直至竣工验收合格。竣工验收合格后，应签署验收报告，标志着电缆安装施工工程正式完成交付使用。

（二）维护工作
1. 日常巡检
    - 对 (N) SHTOEU - J 电缆进行定期的日常巡检，检查电缆的运行状况，包括电缆的外观是否有损伤、变形、过热等现象，电缆的标识是否清晰完整，电缆的附件是否正常，有无渗漏、放电等情况。同时，要检查电缆敷设路径上的环境是否发生变化，有无影响电缆安全运行的因素。
    - 日常巡检的周期应根据电缆的使用环境和重要程度确定，一般情况下，对于重要的电缆线路，巡检周期可为每周一次；对于一般的电缆线路，巡检周期可为每月一次。在巡检过程中，要做好记录，对发现的问题要及时进行处理，确保电缆的安全运行。
2. 定期维护
    - 除了日常巡检外，还应对电缆进行定期的维护保养。定期维护的内容包括对电缆的绝缘电阻进行测量，检查电缆的耐压性能，对电缆接头进行紧固和检查，对电缆的防护设施进行维护和修复等。定期维护的周期应根据电缆的使用年限、运行状况和相关标准确定，一般情况下，可为每年一次或每两年一次。
    - 在定期维护过程中，如发现电缆的性能下降或存在安全隐患，应及时进行维修或更换。同时，要对维护保养的情况进行记录，并存档备查，为电缆的后续维护和管理提供依据。
3. 故障处理
    - 当 (N) SHTOEU - J 电缆发生故障时，应及时进行故障处理。首先，要对故障进行快速定位和诊断，确定故障的类型和原因。然后，根据故障的情况，制定合理的抢修方案，组织人员进行抢修。在抢修过程中，要注意安全，确保抢修工作的顺利进行。
    - 故障处理完成后，应对故障原因进行分析和总结，采取相应的措施进行预防，避免类似故障的再次发生。同时，要对故障处理的情况进行记录，包括故障发生的时间、地点、原因、处理过程和结果等，为电缆的运行管理和维护提供经验教训。

上海科邦电缆在电缆行业拥有丰富的经验和扎实的技术实力，其生产的 (N) SHTOEU - J 电缆质量可靠，性能优良。公司不仅提供高品质的电缆产品，还能为客户提供专业的安装施工指导和技术支持。
上海科邦电缆的专业团队能够根据客户的实际需求和施工现场情况，为客户制定合理的电缆安装施工方案，并提供全程的技术服务。在电缆安装施工过程中，公司严格按照相关标准和规范进行操作，确保施工质量和安全。同时，上海科邦电缆还注重售后服务，为客户提供电缆的维护保养和故障处理等方面的支持和帮助。
如果您在 (N) SHTOEU - J 电缆的安装施工或使用过程中遇到任何问题，欢迎随时联系上海科邦电缆。
