电缆RLR在各类电气系统中起着关键的电力和信号传输作用，其铺设和布线的质量直接影响到系统的性能、可靠性和安全性。以下详细阐述在铺设和布线过程中需要注意的事项以及确保合理性和稳定性的方法。
一、电缆RLR铺设和布线的注意事项
（一）规划与准备
1. 线路设计
    - 在铺设电缆RLR之前，必须进行详细的线路规划。要根据电气系统的布局、设备的位置以及未来可能的扩展需求，合理确定电缆的走向和路径。避免电缆出现不必要的交叉、缠绕和过长的情况，以减少信号干扰和能量损耗。
    - 例如，在一个工厂的车间布线中，要考虑到机器设备的排列顺序和工作流程，将电缆沿着设备之间的通道或桥架进行布置，确保电缆能够方便地连接到各个设备，并且不会妨碍生产操作和人员通行。
2. 环境评估
    - 对铺设电缆的环境进行全面评估是至关重要的。要考虑环境的温度、湿度、腐蚀性、机械应力等因素对电缆性能的影响。如果环境温度较高，可能需要选择耐高温的电缆型号或者采取散热措施；在潮湿或腐蚀性环境中，应选用具有相应防护性能的电缆，并做好防水、防潮和防腐处理。
    - 比如，在海边的港口设施中，由于空气中含有盐分，具有腐蚀性，电缆RLR需要采用耐腐蚀的材料制作外护套，或者安装在专门的防腐桥架内，以防止电缆被腐蚀损坏。
3. 材料准备
    - 根据线路设计和环境要求，准备好所需的电缆RLR以及相关的布线材料和设备，如电缆桥架、线槽、线管、接线盒、固定夹具等。确保所选用的材料和设备符合质量标准和安全要求，并且规格型号与电缆相匹配。
    - 例如，选择合适尺寸的电缆桥架，要能够容纳电缆RLR的数量和外径，同时保证桥架的强度和稳定性能够承受电缆的重量和可能受到的外力。对于线管的选择，要考虑其内径是否能够方便电缆穿过，并且具有良好的绝缘性能和防火性能。

（二）铺设过程
1. 小心搬运与敷设
    - 电缆RLR通常比较重且具有一定的柔韧性，在搬运和敷设过程中要特别小心，避免造成电缆的损伤。严禁野蛮拖拉、抛掷电缆，应使用专业的搬运工具和设备，如吊车、叉车、电缆敷设机等，确保电缆平稳地放置在预定的位置。
    - 在敷设电缆时，要注意控制电缆的弯曲半径，不得小于电缆规定的最小弯曲半径。过度弯曲可能会损坏电缆的内部结构，导致导体断裂或绝缘层受损，影响电缆的电气性能和使用寿命。对于较长的电缆线路，应分段进行敷设，并在适当的位置设置支撑点，以减轻电缆的自重对其造成的拉伸应力。
2. 固定与保护
    - 在电缆铺设到位后，要及时对其进行固定和保护。使用合适的固定夹具将电缆固定在桥架、线槽或线管上，每隔一定的距离设置一个固定点，确保电缆不会松动或滑动。同时，要注意固定夹具的安装方式，不得对电缆造成过度的挤压或损伤。
    - 为了保护电缆免受机械损伤、外力冲击和环境因素的影响，还需要在电缆的外部加装防护层，如套管、波纹管等。在电缆穿过墙壁、楼板或其他障碍物时，要使用专用的穿墙套管或过线盒，并做好密封和防火处理，防止灰尘、水分和火焰进入。
3. 标识与标记
    - 在电缆铺设过程中，要对电缆进行清晰的标识和标记，以便于日后的维护和管理。在电缆的两端和中间位置，应标明电缆的型号、规格、编号、起点和终点等信息。标识可以采用标签、挂牌或喷码等方式，确保标识清晰、牢固、耐腐蚀，并且不易脱落。
    - 同时，对于电缆的敷设路径也应进行标记，可以在地面、墙壁或桥架上绘制电缆走向的标识线或安装指示牌，以便在需要时能够快速准确地找到电缆的位置。这对于故障排查、设备检修和系统升级等工作都非常重要。

（三）布线连接
1. 正确的接线方法
    - 在进行电缆RLR的布线连接时，必须采用正确的接线方法，确保连接可靠、接触良好。首先，要根据电缆的类型和连接设备的要求，选择合适的接线端子或连接器。对于铜芯电缆，常见的接线方式有压接、焊接和螺栓连接等。
    - 压接是一种常用的接线方法，使用专用的压接工具将接线端子与电缆导体紧密压接在一起。在压接过程中，要注意压接模具的选择和压接力度的控制，确保压接后的端子与导体之间具有足够的接触面积和机械强度，电阻值符合要求。焊接时要保证焊接质量，避免虚焊、漏焊等问题。螺栓连接则要拧紧螺栓，防止松动。
2. 严格的绝缘处理
    - 布线连接完成后，要对连接处进行严格的绝缘处理，以防止漏电和短路事故的发生。使用绝缘胶带、热缩套管或绝缘胶等材料对接线端子和裸露的导体部分进行包裹和密封，确保绝缘层的完整性和可靠性。
    - 在进行绝缘处理时，要注意绝缘材料的选择和使用方法。绝缘胶带要缠绕紧密，不得有缝隙和重叠；热缩套管要加热均匀，使其紧密贴合在连接部位；绝缘胶要涂抹均匀，固化后具有良好的绝缘性能。同时，要检查绝缘处理后的效果，使用绝缘电阻测试仪进行测试，确保绝缘电阻符合规定值。
3. 接地与屏蔽处理
    - 对于一些对信号干扰敏感或有接地要求的电气系统，电缆RLR的接地和屏蔽处理尤为重要。要确保电缆的屏蔽层可靠接地，接地电阻符合要求。可以将屏蔽层与系统的接地干线连接，或者通过专门的接地端子进行接地。
    - 在布线过程中，要注意屏蔽层的连续性，不得出现断裂或破损的情况。对于需要跨接的地方，要使用专用的屏蔽连接器件进行连接，确保屏蔽效果良好。同时，要合理安排电缆的敷设位置，避免与强电电缆或其他干扰源平行敷设，减少电磁干扰对信号传输的影响。如果无法避免平行敷设，应保持一定的间距，并采取屏蔽措施，如加装金属隔板或使用屏蔽电缆桥架等。

二、确保布线合理性和稳定性的方法
（一）遵循布线规范和标准
1. 国家标准与行业规范
    - 在电缆RLR的铺设和布线过程中，要严格遵循国家和行业相关的规范和标准，如《电气装置安装工程电缆线路施工及验收规范》（GB 50168）、《建筑电气工程施工质量验收规范》（GB 50303）等。这些规范和标准对电缆的选型、敷设、接线、接地等方面都做出了详细的规定和要求，是确保布线合理性和稳定性的重要依据。
    - 例如，规范中规定了电缆在不同环境下的敷设方式、电缆之间的间距、接地电阻的取值范围等，按照这些规定进行施工，能够保证布线符合安全和技术要求，减少潜在的风险和问题。
2. 企业内部标准与工艺要求
    - 除了国家标准和行业规范外，一些企业还会根据自身的实际情况和经验，制定内部的布线标准和工艺要求。这些标准和要求可能会更加具体和严格，适用于企业特定的电气系统和设备。在进行布线施工时，也要遵循企业内部的标准和要求，确保布线质量的一致性和可靠性。
    - 比如，企业可能会规定在电缆桥架内敷设电缆时，要按照一定的顺序分层排列，并且标注清晰的电缆标识；对于重要设备的电缆连接，要采用特殊的接线工艺和检测方法，以提高连接的可靠性和稳定性。

（二）专业的施工团队和技术培训
1. 施工人员资质与经验
    - 电缆RLR的铺设和布线工作需要由专业的施工团队来完成。施工人员应具备相关的电气知识和技能，持有相应的电工证书和施工资质。同时，施工团队应具有丰富的布线施工经验，熟悉各种电缆的性能和特点，能够熟练掌握不同的敷设方式和接线方法。
    - 在选择施工团队时，可以查看其过往的施工案例和客户评价，了解其施工质量和信誉。对于一些大型或复杂的电气项目，还可以要求施工团队提供详细的施工方案和技术交底，确保施工过程的顺利进行。
2. 技术培训与交底
    - 为了确保施工人员能够正确地进行电缆RLR的铺设和布线工作，企业或项目负责人应定期组织施工人员进行技术培训和交底。培训内容包括电缆的基本知识、布线规范和标准、施工工艺和技术要求、安全操作规程等。
    - 在施工前，要对施工人员进行详细的技术交底，让他们了解工程的具体要求、施工流程和注意事项。同时，要解答施工人员的疑问，确保他们对施工任务有清晰的认识和理解。通过技术培训和交底，可以提高施工人员的技术水平和操作能力，保证布线施工的质量和效率。

（三）质量检测与验收
1. 过程检测与监督
    - 在电缆RLR的铺设和布线过程中，要加强质量检测和监督工作。建立完善的质量检测制度，对每一道施工工序进行严格的检测和验收。例如，在电缆敷设前，要检查电缆的外观是否有损伤、型号规格是否符合要求；在敷设过程中，要检测电缆的弯曲半径、固定间距、标识是否正确；在接线完成后，要对连接的可靠性、绝缘性能和接地电阻进行测试。
    - 安排专人对施工过程进行监督，及时发现和纠正施工中出现的问题。对于不符合质量要求的工序，要责令施工人员进行整改，直至合格为止。通过过程检测和监督，可以及时发现和解决问题，避免质量隐患的积累，确保布线施工的质量和稳定性。
2. 竣工验收与测试
    - 在布线工程完成后，要进行全面的竣工验收和测试。验收内容包括电缆的敷设质量、布线的合理性、连接的可靠性、接地系统的有效性、标识的完整性等。测试项目包括绝缘电阻测试、耐压测试、导通测试、接地电阻测试等。
    - 要根据相关的规范和标准，制定详细的验收测试方案，并使用专业的测试设备进行测试。测试结果应符合规定的要求，如有不合格项，要及时进行整改和复测。只有通过竣工验收和测试的布线工程，才能投入使用。通过严格的竣工验收和测试，可以确保电缆RLR的布线质量符合设计要求和使用标准，保障电气系统的安全稳定运行。

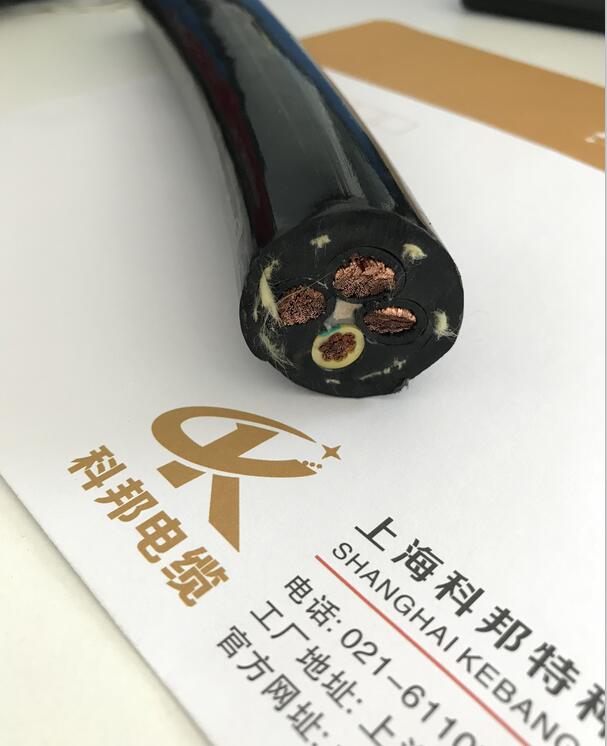

上海科邦电缆在电缆领域拥有丰富的经验和扎实的技术实力，其生产的电缆RLR产品质量可靠，性能优良。公司不仅提供高品质的电缆产品，还能为客户提供专业的布线解决方案和技术支持。
在电缆RLR的铺设和布线过程中，上海科邦电缆的专业团队可以根据客户的实际需求和现场情况，提供详细的布线规划和设计建议。同时，公司还可以为客户提供相关的布线材料和设备，确保整个布线系统的兼容性和可靠性。
