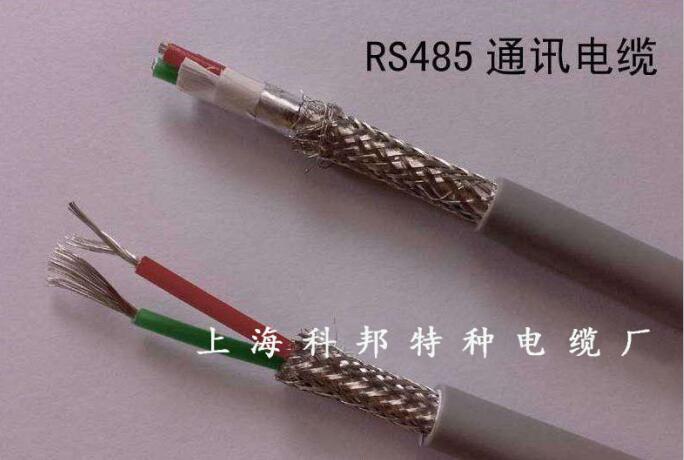

产品名称：RS485，RS485电缆，RS485通讯电缆，RS485通信总线，rs485专用通信电缆，工业rs485总线电缆，rs-485总线，RS-485，通讯总线rs485，rs485通讯总线

RS485总线基本特性：

根据RS485工业总线标准，RS485工业总线为特性阻抗120Ω的半双工通讯总线，其负载能力为32个有效负载（包括主控设备与被控设置）。

RS485总线传输距离：

当使用0.56mm（24AWG）双绞线作为通讯电缆时，根据波特率的不同，传输距离理论值如下表：

波特率     距离

2400BPS  1800m

4800BPS  1200m

9600BPS  800m

当使用较细的通讯电缆，或者在电磁干扰较强的环境使用本产品，或者总线上连接有较多的设备时，传输距离相应缩短；反之，传输距离加长。

RS485总线连接方式

RS485工业总线标准要求各设备之间采用菊花链式连接方式，两头必须接有120Ω终端电阻。

RS485电缆实际应用中的问题

实际施工使用中用户常采用星形连接方式，此时终端电阻必须连接在线路距离远的两个设备上，但是由于该连接方式不符合RS485工业标准的使用要求，因此在各设备线路距离较远时，容易产生信号反射、抗干扰能力下降等问题，导致控制信号的可靠性下降。此时，出现的现象为球机完全不受控，或自行运转无法停止等。

对于这种情况，建议采用增加一个RS485分配器。该产品可以有效地将星形连接转换为符合RS485工业标准所规定的连接方式，从而避免产生问题，提高通信可靠性。

RS485电缆技术参数：

绝缘：特殊物理发泡芯线绝缘，低电容传输数据更快，防干扰

护套：高柔性阻燃环保型通讯总线电缆专用护套料，耐油 耐寒符合UL2919文件。

铝薄屏蔽+防氧化镀锡铜网编织屏蔽双层屏蔽层

导体：多股精绞镀锡铜丝导体

排流线：22AWG多股防氧化镀锡铜丝接地导线

温度范围：-40℃~+80℃

允许拉力：321.6N

特性阻抗：120Ω

电容：42pF/m（导体-导体）

75.5pF/m（导体-屏蔽层）

传输速率：76%

群延时：5.2496Ns/m

衰减性：0.6dB/100m@1MHz

导体允许电流：2.1A@25℃

RS485，RS485电缆厂家

上海科邦特种电缆厂
公司声明：有问题的电缆绝不出厂，严把质量关
公司理念：服务用户，诚信经营
公司宗旨：把优质的产品交到客户手中
工厂地址：上海市奉贤区邦日产业园大叶公路7208号
销售部电话：021-58179553           021-61107513
传真号码：021-20965290
