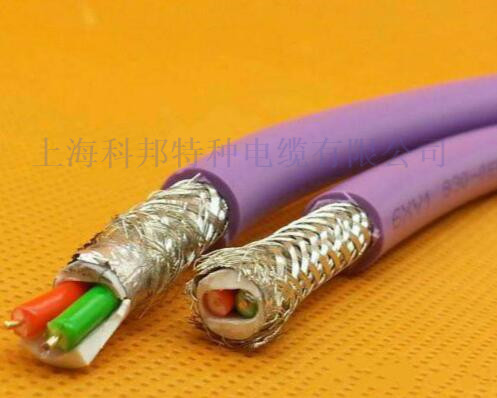

在工业自动化领域,Profibus DP 电缆的可靠运行对于数据传输的准确性和稳定性至关重要。其中,屏蔽层的接地方式是影响其信号抗干扰性能的关键因素之一。
一、单点接地
1. 原理与特点
- 屏蔽层在一端接地,避免形成接地环路。
- 有效减少低频干扰。
2. 适用场景
- 对于较短的电缆线路,单点接地通常能够提供较好的抗干扰效果。
- 尤其在干扰源主要为低频的环境中表现出色。
二、两端接地
1. 工作机制
- 屏蔽层在两端都接地,提供更快速的干扰电流泄放路径。
- 对高频干扰有较好的抑制作用。
2. 潜在问题
- 可能会形成接地环路,引入噪声。
- 但在合理设计和控制下,其优势可以得到发挥。
三、多点接地
1. 接地方式
- 在电缆的多个位置进行接地。
- 增强了屏蔽效果,尤其是在长距离传输中。
2. 注意事项
- 接地点的间距和位置需要精心设计,以避免不必要的环流和干扰。
四、接地电阻的影响
1. 电阻大小
- 接地电阻过高会降低屏蔽层的泄放效果,导致干扰无法有效消除。
- 低电阻接地能够提供更良好的抗干扰性能。
2. 电阻稳定性
- 确保接地电阻在不同环境条件下保持稳定,避免因电阻变化而影响抗干扰效果。
Profibus DP 电缆的屏蔽层接地方式对信号抗干扰性能有着显著的影响。选择合适的接地方式,并控制好接地电阻,能够有效地提高电缆的抗干扰能力,保障数据传输的可靠性。
