在现代工业自动化系统中，MODBUS 通讯网络扮演着至关重要的角色。然而，在多节点的复杂环境下，信号反射问题可能会影响通讯的稳定性和可靠性。优化电缆布线是解决这一问题的关键策略。

一、控制电缆长度
1. 遵循标准规范
    - 了解 MODBUS 通讯协议对电缆长度的限制要求，并严格遵守。
    - 通常，过长的电缆会增加信号反射的风险。
2. 合理规划节点分布
    - 尽量使各个节点之间的距离相对均匀，避免出现过长的电缆段。

二、选择合适的电缆类型
1. 特性阻抗匹配
    - 选用特性阻抗与通讯设备匹配的电缆，以减少阻抗不连续导致的信号反射。
    - 常见的合适电缆类型如屏蔽双绞线等。
2. 高质量的屏蔽性能
    - 具备良好屏蔽效果的电缆可以有效抵御外界干扰，减少信号反射。

三、优化拓扑结构
1. 总线型拓扑
    - 采用总线型拓扑结构，减少分支和环路，降低信号反射的可能性。
    - 确保终端电阻的正确安装。
2. 星型拓扑的注意事项
    - 如果采用星型拓扑，要控制每个分支的长度，并注意阻抗匹配。

四、正确的接地处理
1. 单点接地
    - 在整个网络中选择合适的单点进行接地，避免多点接地引起的环流。
2. 确保接地良好
    - 良好的接地可以为信号提供稳定的参考电位，减少反射。

五、避免与强电线路并行
1. 减少电磁干扰
    - 与强电线路保持足够的距离，防止电磁干扰导致的信号反射。
    - 必要时采用隔离措施。
2. 规范布线走向
    - 按照合理的布线走向进行敷设，避免混乱交织。

通过控制电缆长度、选择合适类型、优化拓扑结构、正确接地、避免干扰以及合理布线走向等措施，可以有效地优化多节点 MODBUS 通讯网络中的电缆布线，减少信号反射，提高通讯质量。

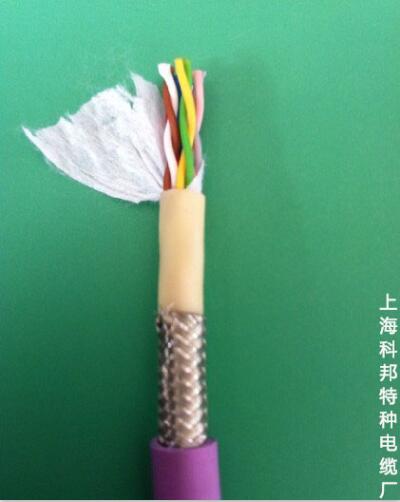

上海科邦电缆提供适用于 MODBUS 通讯网络的优质电缆产品，并拥有专业的技术团队为您提供布线优化方案。我们致力于为您打造稳定、高效的通讯网络环境。
