在现代通信系统中,多节点的 RS485 网络应用广泛。然而,信号反射问题常常影响其性能和稳定性。优化专用线的布线方式是解决这一问题的关键。
一、控制线缆长度
1. 遵循标准限制
- 了解 RS485 标准对线缆长度的建议,一般不超过 1200 米。
- 过长的线缆容易导致信号衰减和反射增加。
2. 按实际需求分段
- 对于较大的网络,合理分段并使用中继器,避免超长线路。
二、采用合适的拓扑结构
1. 总线型结构
- 这是 RS485 常用的拓扑结构,确保所有节点都连接在同一条总线上。
- 避免分支和环路,减少反射的发生。
2. 星型结构
- 在某些特殊情况下,采用星型结构,但要注意控制每个分支的长度和阻抗匹配。
三、保证阻抗匹配
1. 线缆特性阻抗
- 选择特性阻抗与 RS485 设备匹配的专用线,通常为 120 欧姆。
- 不一致的阻抗会导致信号反射。
2. 终端电阻
- 在网络的两端接入合适的终端电阻,吸收反射信号。
- 终端电阻的值应根据线缆长度和特性阻抗计算确定。
四、规范线缆敷设
1. 避免与强电线路并行
- 减少电磁干扰对信号的影响,降低信号反射的可能性。
- 保持一定的间距,防止干扰耦合。
2. 良好的固定和防护
- 防止线缆松动和摆动,避免因物理变化引起的阻抗变化。
通过控制线缆长度、选择合适拓扑结构、保证阻抗匹配、规范敷设等方式,可以优化多节点 RS485 网络中专用线的布线,有效减少信号反射,提高网络的稳定性和可靠性。

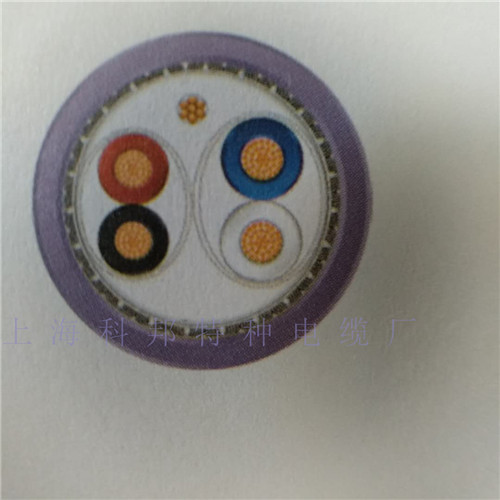

上海科邦电缆提供高品质的 RS485 专用线,满足各种优化布线的需求。我们拥有专业的技术团队,为您提供布线方案和技术支持。
