随着工业自动化和控制系统的发展，Profibus DP（Process Field Bus）作为一种广泛应用于工业现场的数据通信协议，已经成为许多自动化设备间高效、可靠通信的基础。然而，工业环境中常见的电磁干扰（EMI）和射频干扰（RFI）对数据通信的稳定性构成了很大挑战。在这种环境下，Profibus DP总线电缆的屏蔽设计成为保证通信稳定性的关键因素之一。
1. Profibus DP通信简介
Profibus DP（Decentralized Peripherals）是一种基于现场总线技术的通信协议，主要用于自动化系统中的现场设备和控制系统之间的数据传输。其特点是高速、实时性强、支持多设备连接，适合于大规模的工业现场。然而，随着现场设备和传感器数量的增加，信号传输距离的延长，以及环境中电磁干扰源的增多，Profibus DP系统的稳定性面临着严峻考验。
2. 电磁干扰对Profibus DP通信的影响
电磁干扰（EMI）对Profibus DP通信系统的影响主要体现在以下几个方面：
- 信号衰减与失真：外部电磁波干扰可能导致信号的衰减和失真，特别是在长距离传输时，信号的质量可能急剧下降，进而引起通信错误。
- 误码率上升：强烈的电磁噪声可能导致误码率上升，使得数据传输不准确，影响系统的稳定运行。
- 通信中断：在极端情况下，严重的电磁干扰可能导致信号完全丧失，导致通信中断，严重时可能引发系统故障。
为了解决这些问题，Profibus DP电缆的屏蔽设计发挥着至关重要的作用。
3. Profibus DP电缆的屏蔽设计
为了保证Profibus DP总线的通信稳定性，电缆的屏蔽设计通常采用多层屏蔽结构，确保对外部电磁干扰的有效隔离。以下是常见的几种屏蔽设计方法：
a. 双层屏蔽结构

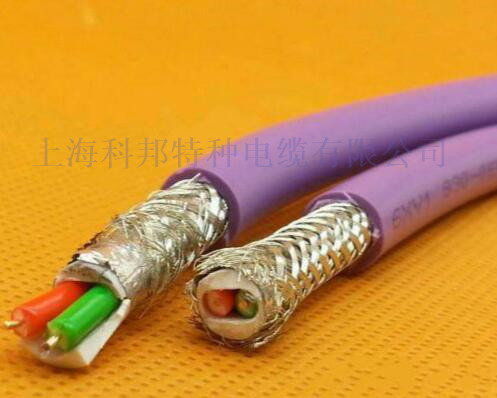

在Profibus DP电缆中，常见的屏蔽设计是双层屏蔽结构，即在电缆内含有两层不同的屏蔽材料：铝箔屏蔽层和铜编织屏蔽层。
- 铝箔屏蔽层：铝箔具有较好的电磁屏蔽能力，能够有效防止外部低频电磁干扰的进入。铝箔的优点是质量轻且具备较强的屏蔽性能，能够有效阻隔外部干扰源对信号的影响。
- 铜编织屏蔽层：铜编织层通常采用铜丝或镀铜丝编织而成，具有较高的抗拉强度和优异的高频电磁屏蔽效果。铜编织层能够更好地隔离高频干扰，尤其在高频噪声较强的工业环境中表现更为出色。
两层屏蔽结构相辅相成，能够有效应对来自不同频率段的电磁干扰，确保信号在传输过程中的完整性和稳定性。
b. 接地屏蔽层
为了进一步增强电缆的抗干扰能力，很多Profibus DP电缆还采用了接地屏蔽设计。接地屏蔽层能够将屏蔽层产生的感应电流引导到地面，从而防止电磁干扰进入信号传输路径。这种设计不仅提升了抗干扰能力，还能避免电缆在使用过程中的潜在危险。
c. 全面屏蔽设计
在一些特殊的工业环境中，尤其是电磁干扰极其严重的地方，Profibus DP电缆可能会采用更加复杂的屏蔽设计，结合使用铝箔、铜编织和接地屏蔽等多重保护措施，确保信号能够在极其复杂的电磁环境中稳定传输。
4. 屏蔽设计如何保证通信稳定性
通过上述多层屏蔽设计，Profibus DP电缆能够有效地减少外部电磁干扰对信号传输的影响，保障通信系统的稳定性。具体来说，屏蔽设计在以下几个方面起到了关键作用：
- 降低信号衰减：屏蔽设计能减少外部干扰的引入，保持信号的完整性，尤其在长距离传输时，确保信号不会因干扰而发生衰减或失真。
- 减少误码率：屏蔽能够防止干扰信号的进入，从而降低误码率，提高数据传输的准确性。
- 确保通信可靠性：通过屏蔽外部噪声，Profibus DP电缆能够在高噪声环境下仍然保持稳定通信，避免因干扰导致的通信中断。
- 提高抗干扰能力：高质量的屏蔽设计使得电缆能够有效应对工业环境中的各种电磁干扰源，确保信号在恶劣环境中稳定传输。
5. 如何选择合适的Profibus DP电缆？
选择合适的Profibus DP电缆时，应考虑以下几个因素：
- 工作环境的电磁干扰强度：如果工作环境中存在强烈的电磁干扰（如大型电机、变频器等），则应选择具有高屏蔽效果的电缆，例如双层屏蔽或更高级别的屏蔽结构。
- 传输距离：对于长距离传输的应用，优质的屏蔽设计尤为重要。选择屏蔽效果良好的电缆能够确保信号在远距离传输时不会受到显著衰减。
- 系统对通信稳定性的要求：根据自动化系统对通信稳定性的要求，选择适合的电缆类型。对于高可靠性要求的应用，建议选择多重屏蔽结构的电缆。
在选择
Profibus DP电缆时，确保电缆具备良好的屏蔽性能和抗干扰能力至关重要。上海科邦电缆为您提供高品质的Profibus DP总线电缆，采用先进的屏蔽技术和优质的材料，能够有效应对复杂电磁环境中的各种挑战，确保通信系统的稳定性和高效性。我们的电缆产品适用于各种工业环境，帮助您的自动化系统稳定运行。
