RS485是一种广泛应用于工业自动化、通信控制和远程数据传输领域的标准通信协议。其最大的优点在于支持多点传输，并且能够在较长的距离内传输数据。然而，在工业环境中，RS485总线经常面临电磁干扰（EMI）和射频干扰（RFI）等问题，这些干扰可能会严重影响数据传输的可靠性与稳定性。因此，RS485专用电缆的屏蔽设计尤为重要，它能够有效防止外部电磁干扰，提高通信系统的抗干扰能力。
1. RS485通信协议简介
RS485是一种差分信号传输协议，具有较强的抗干扰能力，因此广泛应用于长距离、工业环境中。与RS232等单端信号协议相比，RS485采用双绞线差分信号传输方式，能够有效减少电磁干扰的影响，同时支持多达32个节点的设备连接，适用于大规模的网络架构。然而，在实际应用中，电缆的屏蔽设计对信号的稳定性与可靠性有着重要的影响，尤其是在干扰较为严重的工业环境中。

2. RS485电缆的屏蔽结构设计
RS485电缆的屏蔽结构设计通常采用多层屏蔽的方式，以确保在电磁环境复杂的工业现场能够有效隔离干扰。RS485专用电缆的屏蔽层一般包括以下几种常见设计：

a. 铝箔屏蔽层
铝箔屏蔽是RS485电缆常用的屏蔽材料之一。铝箔具有良好的导电性和防护能力，可以有效阻挡外部的电磁干扰。通常，铝箔屏蔽层被紧密包裹在导体的外部，覆盖在电缆的绝缘层上。铝箔的优点是重量轻，屏蔽效果较好，但其缺点是抗机械拉力较弱，需要配合其他材料使用。

b. 铜编织屏蔽层
铜编织屏蔽层通常采用镀铜或裸铜线编织而成，这种结构具有较高的抗拉强度和良好的电磁屏蔽效果。铜编织屏蔽层能够有效隔离外部的低频干扰信号。与铝箔屏蔽相比，铜编织屏蔽对高频电磁干扰具有更强的抵抗力，特别适用于高频率的信号传输环境。

c. 混合屏蔽结构（铝箔与铜编织结合）

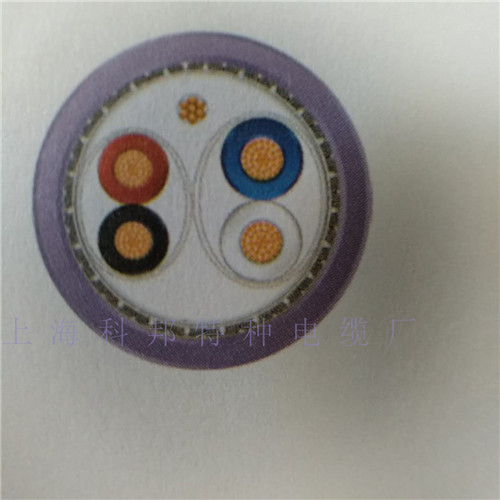

许多RS485电缆采用铝箔与铜编织相结合的屏蔽结构，这类结构能够兼顾铝箔的轻便性和铜编织的抗干扰能力。铝箔提供了全面的电磁屏蔽，而铜编织层则增强了电缆的抗拉强度和机械保护。这种复合屏蔽结构能够在复杂电磁环境下提供更强的干扰隔离能力，保证信号的完整性。

d. 接地屏蔽层
在某些高要求的应用中，电缆的屏蔽层会通过接地处理来进一步增强抗干扰能力。接地屏蔽层可以帮助将电磁干扰引导到地面，从而减少干扰信号的积累，保持通信的稳定性。

3. RS485电缆屏蔽对电磁干扰的防护能力
外部电磁干扰对RS485通信系统的影响主要体现在信号失真、误码率上升、通信中断等方面。特别是在高噪声工业环境中，强电磁干扰（如设备电机、变频器、大功率电气设备等）可能对RS485信号的质量造成严重影响。RS485电缆的屏蔽结构在这种情况下发挥着至关重要的作用。
通过合理的屏蔽设计，RS485电缆可以有效地隔离来自外部的电磁干扰，确保信号不受到外部噪声的污染。这些屏蔽层能够：
- 减少外部电磁波的干扰：铝箔和铜编织层能有效阻止外部电磁波对信号的干扰，特别是高频干扰源（如射频干扰）对差分信号的影响。
- 提高信号质量：通过屏蔽，RS485电缆能够保证信号在传输过程中保持较低的噪声和衰减，从而提高通信的稳定性和传输距离。
- 增强电缆的抗拉强度与耐用性：铜编织层不仅提供电磁屏蔽，还增强了电缆的抗拉伸能力，使其在工业环境中能够经受住一定的物理压力。

4. 如何选择RS485电缆屏蔽结构？
选择合适的RS485电缆屏蔽结构应根据以下因素来确定：
- 电磁干扰的强度：如果工作环境中存在强电磁干扰源（如大功率电机、变频器、工业开关电源等），则应选择屏蔽效果更强的电缆，如双屏蔽设计或复合屏蔽设计。
- 传输距离和带宽要求：长距离传输和较高带宽的应用需要使用高品质的屏蔽电缆，以确保数据传输的完整性和稳定性。
- 环境温湿度条件：根据使用环境的温度、湿度、腐蚀性等因素，选择合适的电缆材料和屏蔽设计，确保电缆能够长期稳定工作。

在选择RS485电缆时，优质的电缆产品至关重要。上海科邦电缆提供多种型号的RS485专用电缆，具备优异的屏蔽效果和抗干扰性能，适用于各种工业环境，确保信号传输的稳定性和可靠性。科邦电缆采用先进的屏蔽技术，能够有效应对工业现场的电磁干扰，保障设备间的数据传输安全和高效。
无论是高频干扰环境，还是长距离传输应用，科邦电缆都能提供针对性的解决方案。若您有任何关于RS485电缆的需求或问题，欢迎随时联系科邦电缆，我们将为您提供专业的技术支持与优质的产品服务。
