在现代工业自动化领域，通信电缆扮演着至关重要的角色。其中，DeviceNet 总线电缆以其独特的优势，成为了工业自动化生产线、智能仓储系统和风力发电系统等多种应用场景中的首选通信电缆。本文将详细介绍 DeviceNet 总线电缆的工作原理、结构组成、技术参数、应用场景及优势特点，帮助您更好地了解这款高性能通信电缆。

一、工作原理

DeviceNet 总线电缆基于 CAN（Controller Area Network）总线技术，通过传输数字信号实现设备间的数据通信。它采用差分信号传输方式，即利用两根信号线的电压差来表示逻辑“0”和“1”，这种方式具有强大的抗干扰能力，能在复杂的工业环境中稳定传输数据。在 DeviceNet 网络中，每个设备都被赋予一个唯一的地址，通过总线电缆进行数据交换，遵循特定的通信协议，确保信息准确、可靠地传递。

二、结构组成

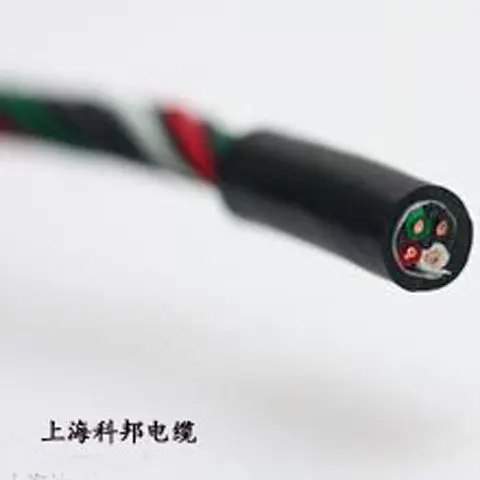

DeviceNet 总线电缆的结构设计充分考虑了工业环境的特殊性，主要由导体、绝缘层、屏蔽层和外护套组成。导体采用多股精细绞合的镀锡铜丝，具有良好的导电性和柔韧性，能承受频繁的弯曲和移动。绝缘层使用物理发泡绝缘材料，具有较低的介电常数和优异的绝缘性能，有效隔离导体间的信号干扰。屏蔽层由铝箔线对缠绕屏蔽和镀锡铜丝编织屏蔽组成，抵御外界电磁干扰，确保数据传输的稳定性。外护套采用高分子聚醚聚氨酯（PUR）材质，具有高强度、耐磨损、耐油、耐候等特性，保护电缆内部结构不受外界影响。

三、技术参数

DeviceNet 总线电缆的技术参数对其性能至关重要。特性阻抗一般为 120Ω，匹配程度直接影响信号传输质量。额定电压常见为 300V 或 600V，满足工业设备供电需求。温度范围根据应用场景有所不同，固定安装时可达 -45℃120℃，偶尔移动时则为 -40℃110℃。传输速率支持 125kb/s、250kb/s 和 500kb/s 等多种选择，适应不同需求。

四、应用场景

DeviceNet 总线电缆广泛应用于工业自动化生产线、智能仓储系统和风力发电系统等领域。在汽车制造、机械加工、电子设备制造等行业的自动化生产线上，它连接各种传感器、执行器、控制器等设备，实现设备间的通信和协同工作。在智能仓储系统中，它连接堆垛机、输送机、分拣机等设备，实现远程控制和数据采集。在风力发电场中，它连接风力发电机的控制系统、变流器、传感器等设备，实现远程监控和控制。

五、优势特点

DeviceNet 总线电缆具有开放性、可靠性和易于安装维护等优势。作为一种开放的网络标准，其规范和协议公开，不同厂家的设备可以相互兼容，降低了系统成本和复杂性。同时，它采用了多种错误检测和纠错机制，确保数据传输的可靠性。此外，其结构简单，安装方便，大大减少了布线工作量和成本。具有设备级诊断功能，能快速定位故障点，方便设备的维护和检修。

上海科邦电缆致力于为客户提供高品质的电缆产品及专业的技术支持，帮助您解决各类电气工程中的问题。我们的产品符合国际标准，质量可靠，应用广泛。欢迎联系我们，获取更多信息。
