在现代工业控制系统中，RS485通讯电缆因其成本低廉、站点个数容量大、通信距离远以及通信速度快等优点，被广泛应用于工业自动化、楼宇控制、智能电网、安防监控、传感器网络等多个领域。然而，工业控制环境复杂且恶劣，通信线路中经常出现干扰耦合，这对RS485通讯电缆的抗干扰能力提出了严峻挑战。

一、RS485通讯电缆的抗干扰设计

RS485通讯电缆在设计上充分考虑了抗干扰的需求。它采用平衡驱动器和差分接收器的组合，这种设计大大增强了其抗共模干扰能力。差分信号传输方式能够有效地抵抗电磁干扰和雷电干扰，特别适合在工业环境中确保通信的稳定性。

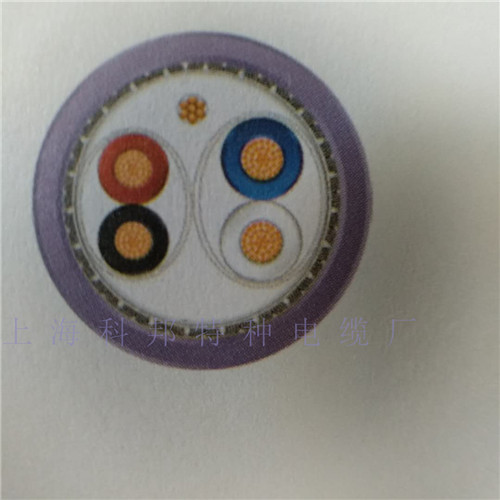

RS485通讯电缆通常使用双绞屏蔽线，屏蔽层可以有效抵御外界的电磁干扰，提高信号的传输稳定性。在电缆的末端设备上，并联一个120欧姆的电阻，可以提升通信的稳定性，防止传输线末端阻抗不匹配导致信号反射。
二、电磁干扰与共模噪声的应对

电磁干扰（EMI）是指来自外部源的电磁波或电磁场对通讯信号产生的干扰，通常表现为信号失真、通讯中断甚至设备损坏。在工业环境中，电气设备的开关、马达、电源线路以及其他高频设备往往是电磁干扰的源头。这些干扰可能通过电力线、空气或直接耦合到通讯线路中，导致RS485通讯信号的丢失或错误。为了应对这些干扰，RS485通讯电缆采用了多种设计特性。

屏蔽层设计是关键。RS485通讯电缆通常会采用双重屏蔽设计，第一层是金属箔层（如铝箔或铜箔），第二层是铜编织网或铝编织网。这种设计不仅能有效隔绝电磁波的干扰，还能提供更好的机械保护。

差分信号传输方式对抗共模噪声有显著效果。共模噪声是指在信号线和地线之间同时存在的干扰信号，它通常来自外部环境中的电源波动、电磁场等。RS485通讯电缆通过差分信号传输，能够对噪声进行有效抵消，从而减少共模噪声的干扰。

 三、实际应用中的抗干扰策略

 在实际应用中，为了进一步提高RS485通讯电缆的抗干扰能力，可以采取多种策略。确保所有设备的接线准确无误，并且安装过程符合标准规范。这包括利用单条导线或屏蔽线将所有RS485设备的GND地端连接起来，以消除设备间可能导致通讯干扰的电势差异。

在靠近设备侧增加铁氧体磁环可有效吸收干扰，同时增加通信线在铁氧体磁环中的匝数可以增加干扰的吸收效果。在实际应用中，RS485通信线需要使用屏蔽双绞线，并且屏蔽层单点接大地，可以有效抑制电快速脉冲群骚扰耦合到通信线上。

还可以考虑在通讯数据包内加几个起始同步字节，确保在同步后才开始数据通讯的传输，以提高通信的稳定性。

RS485通讯电缆通过采用平衡驱动器、差分接收器、双绞屏蔽线以及多种抗干扰设计特性，具备了良好的抗电磁干扰（EMI）和抗共模噪声的能力。在工业环境中使用时，这些特性确保了信号的稳定性和可靠性，为各种设备的高效通讯提供了保障。然而，实际应用中仍需注意接线准确、安装规范以及采取额外的抗干扰策略，以进一步提高通信的可靠性和稳定性。
