随着工业自动化和智能制造的不断发展，现场总线作为工业控制系统中数据通信的核心组成部分，已成为实现设备间高效信息传递的基础架构。在众多现场总线协议中，Profibus（Process Field Bus）因其高可靠性、实时性和强大的扩展性，广泛应用于过程控制、自动化设备、智能化工厂等多个领域。
然而，随着系统规模的不断扩大和设备种类的日益增多，Profibus网络在长时间运行中可能会遭遇各种故障，如何及时发现并有效诊断这些故障，成为保障系统稳定性和可靠性的关键问题。
 一、Profibus现场总线的故障诊断功能概述
Profibus作为一种成熟的现场总线技术，内置了多种故障诊断功能，可以实时监控和检测系统中的各类故障问题。这些诊断功能不仅帮助工程师快速定位问题，还能够在故障发生前提前警示，有效避免重大事故的发生。
主要的故障诊断功能包括：
1. 通信故障检测
2. 设备故障诊断
3. 信号质量分析
4. 故障记录与报警
5. 自动恢复与恢复策略

二、Profibus故障诊断功能的实现方式
1. 通信故障检测
Profibus系统中的每个设备都配备有通信监测功能。当网络中某一设备出现通信故障时，系统会自动检测到该设备与主控设备之间的通信中断。通过实时监测信号强度、数据包丢失和设备响应时间等指标，系统能够及时识别设备失效或连接问题。
实现方式：
- CRC（循环冗余校验）：Profibus通过使用CRC算法进行数据包的校验，能够检测数据传输过程中是否存在错误。当数据包出现错误时，通信系统会自动重新传输该数据包，并标记相关的故障信息。
- 时间监控：利用时间戳和实时数据监控，检测数据传输是否超时，以及设备响应时间是否正常。通过定期轮询检查和设备状态反馈，系统能够尽早发现通信问题。

2. 设备故障诊断
在Profibus网络中，每个设备都有自己的诊断信息，通常包括设备的工作状态、操作错误以及内部故障等。这些信息可以通过Profibus协议传输至控制系统，进行集中监控和分析。当设备出现故障时，系统会根据设备提供的诊断数据给出警报。
实现方式：
- 诊断数据传输：Profibus支持设备诊断信息的实时传输，如设备状态、错误代码、维护要求等。设备提供的诊断信息将通过总线传输给主控设备，帮助工程师识别故障来源。
- 状态指示灯与报警功能：设备通常会配备状态指示灯（LED）或通过显示屏显示错误码。当设备出现故障时，指示灯或显示屏会发出警报，提示操作人员进行检查和维修。

3. 信号质量分析
信号质量对Profibus系统的可靠性至关重要。若信号质量差，可能会导致通信中断或数据丢失，从而影响设备正常运行。Profibus提供了内建的信号质量分析功能，可以实时监控信号的质量。
实现方式：
- 信号衰减检测：通过对总线信号的幅度和质量进行实时监控，系统能够检测到信号衰减或噪声干扰，进而及时采取措施优化信号质量。
- 波形分析与频谱分析：通过使用专用的诊断工具或仪器，检测和分析总线的波形和频谱，识别信号是否符合标准。

4. 故障记录与报警
故障记录和报警是Profibus系统中不可缺少的功能之一。系统能够根据故障的类型和严重程度，触发不同的报警机制，提示操作员及时进行干预。同时，所有的故障信息会被记录在系统中，供后续分析和预防。
实现方式：
- 事件日志：Profibus支持故障信息的自动记录功能。当设备或系统出现故障时，相关信息会被自动记录到设备或PLC的日志中，包括故障发生时间、故障类型、可能的原因等。
- 报警系统：通过软件或硬件报警设备，向操作人员发出故障警报。报警的类型可以根据故障的严重程度分为不同等级，确保操作员能够及时响应。

5. 自动恢复与恢复策略
为了最大限度减少系统停机时间，Profibus还提供了自动恢复功能。当发生某些轻微的通信问题时，系统可以尝试自动恢复。例如，在检测到通信故障时，系统会自动重启通信或重新初始化设备，以恢复正常运行状态。
实现方式：
- 设备自诊断与自恢复：部分设备内置自诊断与自恢复功能，当检测到内部问题时，设备可以自动重启或恢复到正常状态，避免人工干预。
- 冗余机制：在一些关键应用场合，Profibus支持冗余通信链路和设备配置。通过冗余设计，系统可以在一条链路或设备出现故障时，自动切换至备用链路或设备，确保系统持续运行。

Profibus现场总线的故障诊断功能通过高效的数据通信监测、设备自诊断、信号质量分析以及故障记录等一系列手段，有效提升了系统的可靠性和维护效率。及时发现并解决潜在故障，不仅可以避免设备停机，还能够延长设备的使用寿命，降低生产成本。为确保Profibus系统的正常运行，选择质量可靠、性能优异的电缆和通讯组件至关重要。

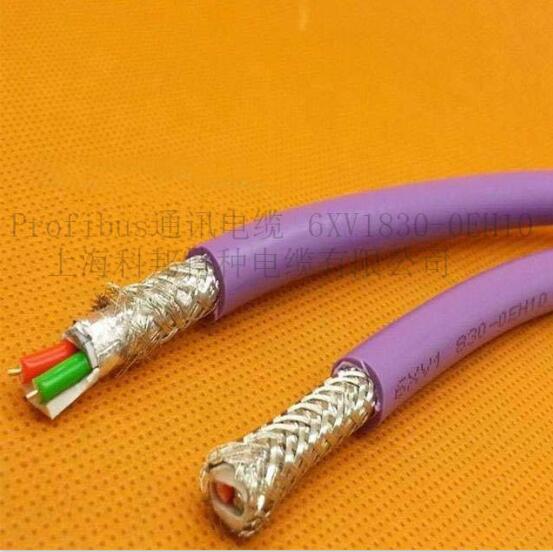

如果您需要高质量的电缆产品，确保您的Profibus系统稳定可靠运行，上海科邦电缆将是您的理想选择。我们提供各类高性能电缆，广泛应用于工业自动化、智能制造等多个领域，确保您的设备在恶劣环境下始终保持优良性能。
