Profibus（过程现场总线）是一种广泛应用于工业自动化领域的通信协议，特别是在控制系统、仪表监控和数据采集等应用中。作为一种高效、可靠的工业通信方式，Profibus通过其专用电缆传输信号，因此，电缆的接线和接头设计对于确保系统的稳定性和可靠性至关重要。
 一、Profibus电缆的基本构造

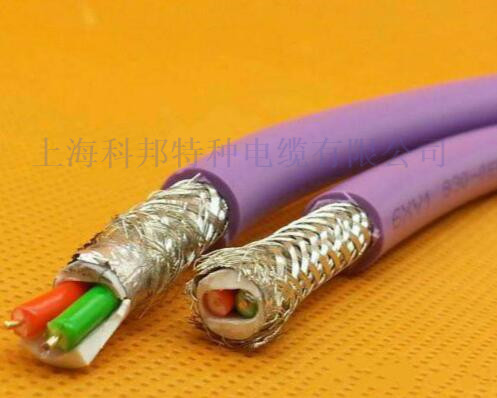

Profibus电缆一般由两根信号线（通常为 twisted pair，双绞线）、屏蔽层和外护套组成。信号线负责数据传输，屏蔽层用于防止外部电磁干扰，确保信号的稳定性和传输质量，外护套则提供机械保护。

二、接线和接头的特别注意事项
1. 保证信号线的正确连接
Profibus电缆的信号线通常为两根线（A和B），必须确保这两根线的正确连接。在接线时，A和B信号线不能接反，否则会导致数据传输错误或无法正常通信。特别是在大规模系统中，接线错误会导致通信系统瘫痪，因此每个接线端子的标识非常重要，必须严格按照设备和系统手册中的标示进行连接。

2. 注意屏蔽层的正确接地
Profibus电缆的屏蔽层通常需要接地，以提高抗干扰能力并减少外部电磁干扰对通信的影响。屏蔽层的接地必须做到以下几点：
   - 屏蔽层应确保接地良好，避免因接地不当而导致地环路噪声或干扰。
   - 屏蔽层应至少在一端接地，通常在控制端或者电源端接地即可。
   - 接地时需确保接地电阻较低，避免因为接地不良导致信号质量下降。
需要注意的是，过多的接地可能引起地环路问题，影响信号的传输质量，因此，接地的选择应根据具体的系统布局进行合理设计。

3. 避免电缆过度弯曲
在接线和布线过程中，电缆的弯曲半径需要符合规定。过度弯曲电缆不仅会对屏蔽层造成损害，还可能引起信号衰减和数据丢失。通常，Profibus电缆的弯曲半径应为电缆外径的10倍以上。在安装过程中，应避免急剧弯曲，确保电缆能够顺畅布线并保持性能。

4. 选择合适的连接器和接头
Profibus通信需要通过专用的连接器进行连接。连接器的选择对于信号传输的质量和稳定性至关重要。Profibus标准通常使用9针或15针D型连接器（DB9、DB15），并且在连接器的选择上，必须确保：
   - 连接器的引脚与电缆信号线的匹配，避免接错。
   - 连接器的屏蔽设计应符合标准，确保电磁屏蔽效果良好。
   - 连接器的接触点需要良好接触，避免松动或氧化现象，影响信号传输。

5. 电缆长度与信号衰减
Profibus通信有一定的传输距离限制，通常情况下，单段电缆的最大传输距离为1000米（在高速传输模式下可能更短）。当电缆长度超过最大允许值时，信号衰减可能导致通信失败或数据错误。因此，在系统设计时，应根据实际需求计算电缆的长度，并在必要时使用中继器或信号放大器来延长传输距离。

6. 防止外部干扰
Profibus电缆通常用于工业环境中，容易受到电磁干扰（EMI）的影响。为了减少干扰，电缆的屏蔽层非常重要。除了确保屏蔽层接地外，还应注意：
   - 避免与大功率电源线并行敷设，尽量将信号电缆与电力电缆分开布线。
   - 在电缆交叉点，优先选择90度的交叉方式，避免平行敷设。
   - 采用具有更高抗干扰能力的电缆类型，例如带有双重屏蔽的Profibus电缆。

7. 接头的保护
连接器或接头在安装后，必须采取措施防止外部环境（如湿气、灰尘、油污等）对接头造成损坏。常见的保护措施包括：
   - 使用防水、防尘的密封套或保护罩。
   - 对接头进行加固，确保其在震动较大的环境中也能稳定工作。
   - 定期检查接头的连接状况，避免因松动或老化而导致信号丢失。

8. 避免过载与电流冲击
在安装过程中，应确保Profibus电缆的接头处不会出现电流过载现象。电流冲击可能导致设备和电缆的损坏，尤其是在大功率设备或启动设备附近。因此，接头的承载能力和电流规格应符合系统的实际需求。

Profibus电缆的接线和接头设计对于确保通信系统的稳定性和高效性至关重要。正确的接线方式、合理的屏蔽层接地、合适的电缆长度选择以及接头的保护措施，都能有效提升系统的抗干扰能力和信号传输质量。因此，在安装和使用Profibus电缆时，应根据实际应用环境，严格遵循相关接线规范和要求。
