RS485总线作为工业自动化、建筑自动化以及多种控制系统中常用的通讯标准，因其具有较长的传输距离和较强的抗干扰能力而被广泛应用。然而，在复杂的电磁环境下，RS485总线的信号可能受到各种干扰的影响，导致通讯不稳定、数据丢失或者传输错误。因此，为了确保RS485总线在复杂环境中可靠工作，采取有效的抗干扰措施至关重要。科邦电缆将为您介绍多种提高RS485总线抗干扰能力的有效措施，帮助用户优化系统的通讯性能，确保数据传输的稳定性和准确性。
1. 合理布线：避免干扰源影响
布线是增强RS485总线抗干扰能力的最基础且最重要的措施之一。在布线过程中，以下几点尤为关键：
避开高电压、高频干扰源：在安装RS485总线电缆时，应尽量避免将信号线与高压电缆或强电磁干扰源（如电机、电焊机、变频器等）并行铺设。如果不可避免地需要靠近这些设备，应考虑使用屏蔽电缆或者将信号线放置在干扰源的对侧，减少干扰影响。
布线尽量短直：信号传输过程中，电缆长度过长会增加信号衰减，并加大干扰影响。因此，RS485总线的布线应尽量简短、直接，避免线路的曲折，以减少信号在传输过程中受到的干扰。
避免交叉、拉长电缆：避免RS485电缆与其他电缆交叉铺设，尤其是与强电源线交叉时，电磁干扰会相互叠加，影响信号传输。

2. 使用屏蔽电缆：降低外界电磁干扰
在电磁环境较为复杂的场所，采用屏蔽电缆是一种非常有效的抗干扰措施。屏蔽电缆的结构中包含了金属屏蔽层，可以有效隔离外部的电磁波，避免干扰信号进入电缆，确保RS485通讯信号的稳定传输。
双层屏蔽电缆：为进一步提高抗干扰能力，可以选择双层屏蔽结构的电缆。内屏蔽层可以有效屏蔽低频干扰，外屏蔽层则有助于抵挡高频干扰。双层屏蔽电缆常见于需要在强电磁干扰环境中使用的RS485系统。
屏蔽层接地：电缆的屏蔽层应当接地，这样能将电磁干扰引入地线，避免影响信号传输的质量。在接地时，要确保接地电阻较小，并遵循电气安装规范。

3. 差分信号传输：提高抗共模干扰能力
RS485采用差分信号传输方式，这使得它具备了良好的抗共模干扰能力。然而，为了进一步提高抗干扰能力，可以通过以下措施增强差分信号的传输稳定性：
合理选择传输线：RS485总线的传输线应当具有良好的差分特性和一致性，选择具有较低电容、低电阻和适配阻抗特性的电缆对于提高抗干扰能力至关重要。
终端电阻：在RS485网络的两端设置适当的终端电阻，可以避免信号反射，减少由于反射引起的信号失真和干扰。通常，终端电阻值与总线的特性阻抗匹配（一般为120Ω），避免信号反射的同时，也减少了干扰源带来的影响。

4. 使用隔离设备：隔离干扰源
在一些强电磁干扰的环境中，可能需要使用隔离设备来保护RS485总线系统免受电磁干扰的影响。常见的隔离设备包括：
光电隔离器：光电隔离器能够有效隔离RS485信号的电气部分与其他设备的电气部分，避免高电压、瞬态干扰等引起的系统故障。它能够在保证数据传输稳定的同时，提供额外的保护。
隔离变压器：通过使用变压器对信号进行隔离，避免不同设备之间的地电位差引起的干扰问题，尤其在大规模的网络中，这种措施显得尤为重要。

5. 使用抗干扰型的RS485收发器
除了以上的布线和电缆选择，使用抗干扰型的RS485收发器也是增强总线抗干扰能力的重要手段。许多现代RS485收发器设计了更强的抗干扰能力，能够有效过滤掉来自电磁环境中的高频噪声。选择具有自动增益控制、内置滤波功能和强共模抑制能力的收发器，能够在复杂的电磁环境下提高通讯质量。

6. 电源质量和接地的保障
RS485通讯系统的稳定运行还需要依赖于良好的电源和接地系统。电源的不稳定会引入电压波动和噪声，影响信号传输。为了确保系统的稳定性，建议使用稳定的电源，并保证系统的良好接地。特别是在长距离的RS485通讯中，电源的质量对抗干扰能力的提升至关重要。

7. 定期检测与维护
定期对RS485系统进行检测和维护也是确保其长期稳定运行的关键。通过定期检查电缆的完整性、接头的连接情况、电源的稳定性等，可以及时发现潜在的干扰源，避免系统受到不必要的影响。

在复杂的电磁环境下，提高RS485总线的抗干扰能力需要多方面的综合措施。从合理布线、选用屏蔽电缆、采用抗干扰收发器到使用隔离设备、保证良好的电源和接地等，每一项措施都能有效增强RS485系统的抗干扰能力，确保数据传输的稳定和可靠。

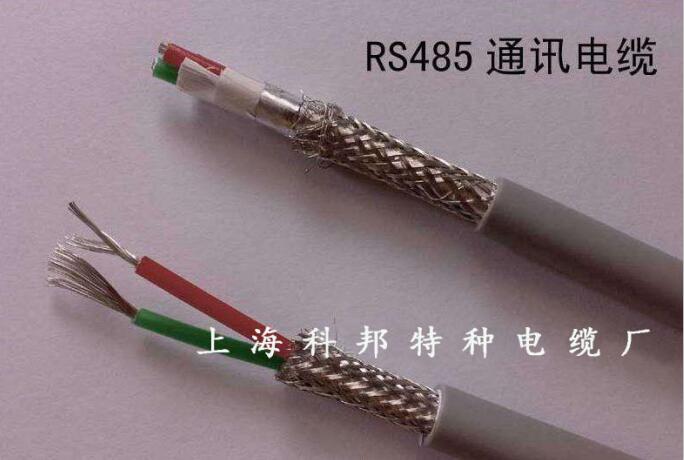

如果您正在寻找高品质的RS485通讯电缆，上海科邦电缆公司提供符合国际标准的工业电缆产品，尤其适用于复杂电磁环境中的各种通讯系统。我们的电缆产品设计精良，能够有效减少电磁干扰，确保您的通讯系统稳定运行。
