在现代工业自动化和控制系统中，RS485通讯协议因其长距离、高速度和多点通讯的优势广泛应用。然而，在一些复杂的环境中，如电力、矿山、化工等行业，强电磁干扰（EMI）是常见的挑战。这种干扰不仅会影响通讯的稳定性，还可能导致数据传输错误、信号丢失等问题。因此，保障RS485通讯电缆的稳定性，在强电磁干扰环境下显得尤为重要。
1. RS485通讯的工作原理与挑战
RS485通讯协议通常采用差分信号传输，使用两根信号线（A、B线）传输信号。由于其具有较强的抗噪声能力，在理论上，RS485能够有效抗击外部电磁干扰。然而，在电磁干扰极强的环境中，电缆暴露在强电场和磁场中，可能会导致差分信号的畸变，从而影响数据传输的准确性和稳定性。

2. 电磁干扰对RS485通讯的影响
强电磁干扰主要来源于以下几种因素：
高功率设备的操作：例如变频器、电焊机、大型电机等设备，它们在运行过程中产生强烈的电磁辐射。
无线电频率干扰：如附近的无线通讯、广播信号等，尤其是在城市或工业区内，信号频繁且强度不稳定。
电气设备的接地问题：接地不良或接地回路设计不当，也可能导致电磁干扰信号的引入。
这些干扰信号通过电缆传输到RS485通讯线路，进而影响数据的正确传输。

3. RS485通讯电缆如何抵抗电磁干扰？
为了在强电磁干扰环境中确保数据的稳定传输，RS485通讯电缆的设计和选型需要考虑以下几个方面：
双绞线结构：RS485通讯电缆通常采用双绞线设计，这有助于减少外部电磁场对信号的影响。双绞线通过两条导线的相对运动来互相抵消外界电磁干扰，保持信号的差分传输。
屏蔽层设计：为了进一步提高抗干扰能力，RS485电缆常常配备金属屏蔽层。屏蔽层可以是铜箔屏蔽、铝箔屏蔽或编织铜网等形式，它们能够有效地阻挡来自外部的电磁干扰，使得电缆内部的信号传输更加稳定。屏蔽层不仅可以防止外界电磁波的干扰，还能有效抑制电缆自身发出的辐射。
选择合适的电缆外护层：强电磁干扰环境下，电缆的外护层也要具备抗干扰功能。通常，耐腐蚀、耐高温、耐磨损的材料，如PVC、PE和耐油材料等，会增加电缆的抗干扰能力，并延长电缆使用寿命。
接地设计：RS485电缆的屏蔽层必须良好接地。接地能有效将外来的电磁干扰信号引入地面，避免干扰信号回流至通讯线路，保证通讯信号的稳定性。

4. 其他设计优化方法
除了电缆本身的设计，系统层面的一些设计也可以帮助增强RS485通讯的稳定性：
合理布线：在布设电缆时，避免与高电压、高电流线路平行布置，保持足够的距离，防止交叉干扰。
使用差分信号驱动器：高质量的驱动器能够增强差分信号的抗干扰能力，提升通讯质量。
终端电阻的设置：适当的终端电阻可以避免信号反射，减少信号干扰，确保数据稳定传输。

在强电磁干扰环境下，RS485通讯电缆的稳定性依赖于其合理的设计和选型。选用带有屏蔽层的双绞线电缆，配合良好的接地设计和适当的布线方法，可以有效地减少电磁干扰对通讯系统的影响，确保数据的稳定传输。

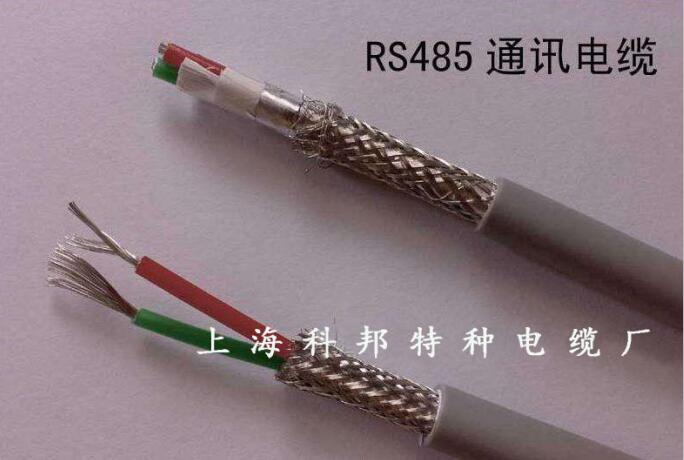

上海科邦电缆专业提供各种高质量的RS485通讯电缆，产品具备优良的抗干扰性能，广泛应用于矿山、电力、冶金等高电磁干扰环境中。我们为客户提供定制化电缆解决方案，确保您的设备在恶劣环境中始终保持稳定运行。
