Profibus DP（Decentralized Peripherals）是广泛应用于工业自动化系统中的现场总线协议，特别适用于在大规模分布式控制系统中实现高效、实时的数据交换。然而，随着设备的长时间运行或环境因素的变化，Profibus DP 电缆可能会遭遇通信故障，这会直接影响到生产线的正常运行。因此，及时诊断和排除故障，对于保障生产系统的稳定性至关重要。
本文将介绍在Profibus DP电缆发生通信故障时，常见的诊断方法和工具，以及一些预防性措施，帮助维护人员更好地应对电缆故障问题。

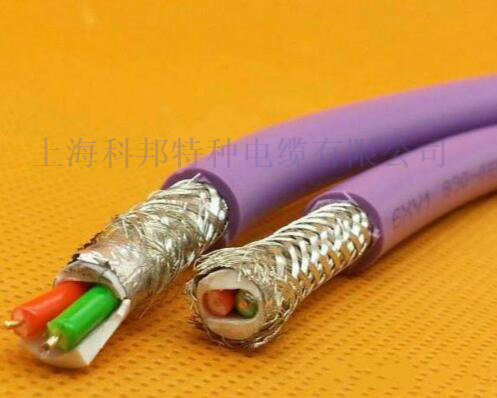

1. 检查物理连接
电缆故障最直接的原因通常涉及电缆的物理损伤或接触不良。检查物理连接是故障诊断的第一步。
电缆断裂或损坏：检查电缆的外观，尤其是连接端是否存在损坏、剥离、压痕或其他物理损伤。通过逐段检查电缆的完整性，确保没有由于机械挤压或拉伸导致的断线。
接头松动或腐蚀：检查连接器和接头是否松动，插头和插座之间是否接触良好。特别是在环境湿度较高的区域，要检查接头处是否有腐蚀现象，腐蚀会导致电信号传输中断。
接地问题：确保电缆的接地良好。如果接地不充分，可能导致电缆的屏蔽层无法有效屏蔽干扰信号，造成通信问题。

2. 检查信号传输
当电缆的物理连接正常时，下一步是检查信号传输的质量，特别是在高频信号传输时，信号的衰减或失真也可能导致通信故障。
使用示波器检测信号波形：通过示波器可以检查 Profibus DP 网络中的信号质量。观察电缆的电气波形是否稳定，是否存在信号丢失或过多的噪声干扰。异常波形通常表明电缆存在问题。
信号反射和终端匹配：检查终端电阻是否正确安装，Profibus DP 网络通常需要在两端安装合适的终端电阻，以保证信号的稳定传输。如果终端电阻不正确，可能会导致信号反射，进而影响通信的质量。

3. 使用诊断工具
现代 Profibus DP 系统配备了多种诊断工具和仪器，这些工具可以帮助工程师快速定位故障根源，尤其是在电缆问题难以直接观察时。
Profibus DP 通讯诊断仪：此类诊断工具可以通过直接连接到 Profibus DP 网络，实时监控通信状态，并且显示错误信息。诊断仪可以显示网络上各个设备的状态，帮助快速定位通讯中断的具体位置。
网络分析仪（Protocol Analyzer）：这类设备用于捕获 Profibus 网络中所有的数据包，并分析数据流的完整性。它能帮助检测是否存在通讯中断、数据包丢失或错误的通信协议。
电缆测试仪：专门用于测试 Profibus DP 电缆性能的测试仪器可以帮助检测电缆的电气性能，如电阻、电容、导体连通性等，检查电缆是否符合标准。

4. 检查终端设备配置
有时故障的根源并非电缆本身，而是连接到 Profibus DP 总线的终端设备。检查终端设备的配置是否正确，尤其是设备地址、波特率、同步等设置是否与网络要求一致。
地址冲突：Profibus DP 网络中的每个设备都必须有唯一的地址。如果出现地址冲突，可能会导致数据传输错误或设备无法正常通信。
设备故障：检查所有终端设备是否正常工作。部分设备可能由于硬件故障或软件配置问题而无法与其他设备进行通信，进而导致总线通信问题。

5. 检查电源供应
电源不稳定或电压不足是导致 Profibus DP 电缆通信问题的另一个常见原因。如果电源供应不稳定，可能会导致设备无法正常启动，或电缆中的信号干扰增加，从而影响通讯质量。
电源电压检查：使用万用表等工具检查设备电源是否稳定，确保电源电压在设备要求的范围内。
电源干扰：使用示波器检查电源是否存在噪声干扰，噪声可能通过电缆传输，影响信号的完整性。

6. 环境因素的影响
环境因素，尤其是温湿度、振动等，都可能对 Profibus DP 电缆产生影响。高温或潮湿环境下，电缆的老化速度加快，绝缘层可能损坏，导致通信中断。
环境监控：对于高要求的工业环境，可使用环境监控设备实时检测温度和湿度变化，确保电缆和设备处于最佳工作状态。

7. 故障排查的步骤
以下是一些常见的故障排查步骤，帮助工程师有效解决 Profibus DP 电缆的通信问题：
逐步排查：从检查电缆和连接器开始，逐步排查每个部分，直到找到问题根源。
替换法：如果发现某个设备或电缆存在疑问，尝试替换相同规格的设备或电缆，看问题是否得到解决。
使用诊断工具：在排查物理连接问题后，使用通讯诊断仪、网络分析仪等工具，查看系统的工作状态和错误日志，帮助定位问题。
查看设备日志：查看各终端设备的日志文件，检查是否有通信错误或硬件故障记录。

8. 预防措施
为了减少通信故障的发生，可以采取以下预防措施：
定期检查电缆和设备状态：定期对 Profibus DP 网络进行全面检查，及时发现并修复潜在问题。
使用高质量的电缆和连接器：选择符合标准、具有良好抗干扰性的电缆和连接器，确保稳定的信号传输。
环境管理：改善设备所在的环境，避免高温、潮湿、腐蚀性气体等因素对电缆造成影响。

Profibus DP 电缆通信故障的诊断方法多种多样，涉及从物理检查到高端诊断工具的使用。通过及时的故障排查和合理的预防措施，可以有效保证电缆系统的稳定性，从而避免生产停滞和安全事故的发生。
