在复杂的工业环境中，RS - 485电缆的布线是一个关键环节，它直接关系到通信系统的稳定性和可靠性，同时也影响着后期维护的便利性。以下是一些具体的方法和要点。
一、规划布线路径
1. 了解现场环境
    - 在进行RS - 485电缆布线之前，需要对工业环境进行全面的了解。包括设备的分布、工作区域的划分、可能存在的干扰源（如大型电机、变频器、高压设备等）以及建筑物的结构等。这些信息将有助于确定电缆的路径，避免电缆受到干扰或损坏。
    - 如果现场有大量的电机设备，应尽量远离它们布线，以减少电磁干扰对RS - 485通信的影响。同时，要考虑到设备未来可能的移动或扩展，预留一定的布线余量和灵活性。
2. 选择合适的路线
    - 优先选择直线、简洁的布线路径，减少电缆的长度和弯曲次数。这样可以降低信号衰减和反射的可能性，提高通信质量。避免在狭窄、拥挤或复杂的区域布线，以免电缆受到挤压、磨损或与其他线路纠缠。
    - 可以利用建筑物的桥架、线槽等设施进行电缆敷设，既能保护电缆，又能使布线更加整齐、美观。如果没有现成的桥架或线槽，也可以考虑安装专用的电缆管道或支架，确保电缆敷设的安全性和规范性。
    - 在选择路径时，还要考虑到后期维护的方便性。尽量使电缆易于接近和识别，避免将电缆布置在难以到达或视线受阻的位置。例如，可以将电缆沿着设备的边缘或通道敷设，并在关键位置设置标识牌，方便日后查找和维护。

二、布线方式与技巧
1. 采用合适的线缆类型

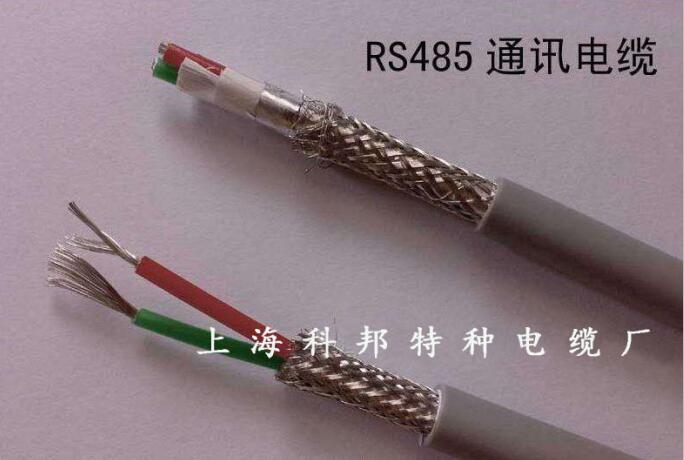

    - 在复杂工业环境中，应选择专门适用于RS - 485通信的电缆。这种电缆通常具有良好的屏蔽性能，能够有效抵御外界的电磁干扰。例如，采用双绞屏蔽电缆，其中的双绞线可以减少信号的串扰，屏蔽层则可以防止外部干扰信号进入电缆内部。
    - 同时，要根据实际的通信距离和传输速率选择合适规格的电缆。对于较长的通信距离或较高的传输速率，可能需要选择线径较粗、电阻较小的电缆，以保证信号的强度和质量。
2. 正确的布线拓扑结构
    - RS - 485通信常用的拓扑结构有总线型、星型和树型等。在复杂工业环境中，总线型拓扑结构较为常见且较为合适。它将各个设备通过一条主线缆连接起来，形成一个简单的链式结构，易于扩展和维护。
    - 在布线时，要确保总线上的各个节点连接正确，且终端电阻的设置合理。终端电阻的作用是消除信号反射，一般应在总线的两端各设置一个120Ω的终端电阻。如果需要连接多个分支线缆，应注意分支长度不能过长，以免影响信号质量。
    - 对于一些特殊的应用场景，如需要连接多个不同区域的设备，可以采用星型或树型拓扑结构，但需要合理规划和配置中继器等设备，以保证信号的稳定传输。
3. 避免与其他线缆交叉和干扰
    - RS - 485电缆应尽量避免与强电电缆（如动力电缆、高压电缆等）平行敷设。如果无法避免，应保持一定的间距（一般建议至少为30cm），以减少强电对弱电信号的干扰。
    - 在交叉时，应采用垂直交叉的方式，并尽可能缩短交叉部分的长度。同时，可以在RS - 485电缆和强电电缆之间设置屏蔽隔板或金属线槽，进一步增强屏蔽效果，防止干扰。
    - 此外，还要避免RS - 485电缆与其他通信线缆（如以太网电缆、电话线等）相互干扰。可以将不同类型的线缆分别敷设在不同的桥架或线槽中，或者采用屏蔽双绞线等具有良好抗干扰性能的线缆。

三、标识与记录
1. 清晰的线缆标识
    - 在RS - 485电缆的布线过程中，要对每一根电缆进行清晰的标识。标识内容应包括电缆的起点、终点、用途、编号等信息。例如，可以在电缆的两端贴上标签，注明连接的设备名称或编号以及电缆的走向。
    - 采用统一的标识格式和方法，确保标识的清晰、可读和持久性。这样在后期维护时，工作人员可以快速准确地识别每一根电缆，便于查找故障和进行维护操作。
2. 详细的布线记录
    - 建立详细的布线记录档案，记录电缆的布线路径、连接方式、设备布局等信息。可以绘制布线平面图或系统图，标注出各个设备的位置、电缆的走向和连接关系等。
    - 在记录中还应包括电缆的规格型号、长度、安装日期等详细信息，以及在布线过程中遇到的问题和解决方法。这些记录将为后期的维护、改造和扩展提供重要的参考依据，节省时间和成本。

四、后期维护考虑
1. 预留测试点和接入点
    - 在布线过程中，应在适当的位置预留测试点和接入点，方便日后对RS - 485通信系统进行检测和维护。测试点可以设置在总线的关键位置或分支连接处，以便使用测试仪器对信号进行监测和分析。
    - 接入点可以用于连接临时设备或进行故障排查时的线路切换。例如，可以安装一些可拆卸的连接器或接线端子，在需要时可以方便地接入或断开电缆，提高维护工作的效率。
2. 便于更换和维修
    - 在敷设电缆时，要考虑到电缆的更换和维修的便利性。不要将电缆敷设得过于紧绷或固定得过于牢固，以便在需要更换电缆时能够轻松地将其取出。同时，要确保电缆的接头和连接部位易于拆卸和重新连接，且操作空间充足。
    - 对于一些可能经常出现故障或需要定期维护的部位，可以采用模块化的设计或安装方式，便于快速更换故障模块，减少停机时间。

在复杂的工业环境中进行RS - 485电缆的布线需要综合考虑多个因素，从规划路径到选择线缆、布线方式以及后期维护等方面都要精心设计和实施。只有这样，才能既满足通信需求，确保系统的稳定运行，又便于后期的维护和管理。
