在RS485通信系统中，终端电阻起着至关重要的作用，它对信号的传输质量和稳定性有着显著的影响。然而，关于是否每条通信线都需要加装终端电阻，需要根据具体的系统情况来判断。
一、终端电阻的作用
1. 消除信号反射
    - 在RS485通信线路中，信号在传输过程中遇到阻抗不连续的情况时，会发生反射现象。这就如同声音在遇到墙壁等障碍物时会产生回声一样。信号反射会导致信号失真，使得接收端接收到的信号出现叠加和变形，从而影响通信的准确性和可靠性。
    - 终端电阻的主要作用之一就是通过匹配通信线路的阻抗，消除信号反射。RS485标准通常要求通信线路的阻抗在120Ω左右，当在通信线路的两端加装120Ω的终端电阻时，它可以使线路的总阻抗接近传输线的特性阻抗，从而减少信号反射的发生。这样，信号能够更加稳定地在通信线路上传输，提高了通信的质量。
2. 保证信号完整性
    - RS485系统中，信号是以差分方式进行传输的，即通过两根通信线（A线和B线）之间的电压差来表示信号。终端电阻有助于维持信号在整个传输过程中的完整性。
    - 当信号在传输线上传播时，如果没有终端电阻，信号可能会在传输线的末端或者中间的分支点等地方发生反射，反射回来的信号会与正在传输的信号叠加，导致信号的波形发生畸变。这种畸变可能会使接收端无法正确识别信号，从而产生误码。而加装了终端电阻后，能够有效地减少这种信号畸变，保证信号在传输过程中的完整性，使得接收端能够准确地接收到发送端发送的信号。
3. 提高抗干扰能力
    - 工业环境中往往存在各种电磁干扰，这些干扰可能会对RS485通信信号产生影响。终端电阻在一定程度上可以提高系统的抗干扰能力。
    - 通过消除信号反射，终端电阻减少了信号在传输线上的来回振荡，降低了信号受到外部干扰的可能性。同时，匹配的阻抗也有助于减少信号在线路上传输时因阻抗不匹配而产生的额外辐射和接收外部干扰的能量，从而提高了系统的抗干扰性能，使得RS485通信在复杂的工业环境中能够更加稳定可靠地工作。

二、是否每条通信线都需要加装终端电阻
1. 通信线较短且负载较少时
    - 当RS485通信线较短（一般认为小于几十米）且连接的设备（负载）较少时，信号反射的影响相对较小。在这种情况下，即使不安装终端电阻，可能也不会对通信质量产生明显的影响。因为较短的线路本身阻抗变化相对较小，信号在传输过程中反射的能量较弱，不足以严重干扰信号的正常传输。
    - 例如，在一个小型的RS485网络中，只连接了两三台设备，且通信线长度在10米以内，此时不安装终端电阻可能系统也能正常工作。但是，为了保证系统的稳定性和可靠性，即使在这种情况下，也建议在条件允许的情况下安装终端电阻，以防止未来可能出现的问题，比如网络扩展后可能出现的通信故障。
2. 通信线较长或负载较多时
    - 当RS485通信线较长（一般超过几百米）或者连接的设备较多时，信号反射的问题就会变得比较突出，此时必须在通信线路的两端加装终端电阻。
    - 随着通信线长度的增加，信号在传输过程中遇到的阻抗不连续点增多，反射的可能性和强度也会增大。如果不安装终端电阻，反射信号会与原始信号叠加，导致信号严重失真，通信错误率大幅增加。同样，连接的设备越多，线路上的分支和阻抗变化也越复杂，也更容易产生信号反射。因此，在这种情况下，为了保证通信的质量和稳定性，每条通信线的两端（即发送端和接收端）都应该加装120Ω的终端电阻。
    - 例如，在一个大型的工业自动化控制系统中，RS485通信网络连接了几十台甚至上百台设备，通信线长度达到几百米甚至上千米，这时如果不安装终端电阻，几乎肯定会出现通信故障，如数据丢失、误码率高、通信中断等问题。而正确安装终端电阻后，能够有效地改善通信质量，确保系统的正常运行。

在RS485系统中，终端电阻对于消除信号反射、保证信号完整性和提高抗干扰能力起着关键作用。是否每条通信线都需要加装终端电阻，需要根据通信线的长度和负载情况来决定。在实际应用中，为了确保RS485通信系统的稳定可靠运行，建议在设计和安装阶段，根据具体的系统参数和要求，合理地选择是否加装终端电阻以及确定终端电阻的安装位置。

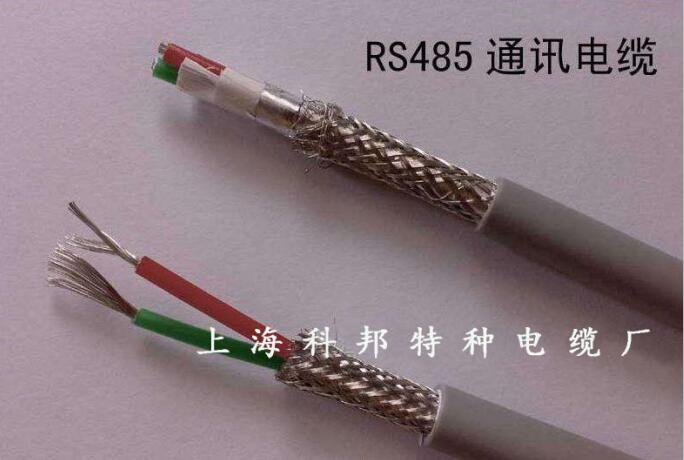

如果您在RS485通信系统或其他电缆相关的应用中遇到问题，或者需要高质量的电缆产品，欢迎联系上海科邦电缆。上海科邦电缆是一家专业的电缆生产和销售企业，拥有丰富的行业经验和专业的技术团队，能够为您提供优质的电缆产品和全方位的技术支持。
